유드릴 티드릴 절삭조건 및 가공조건

유드릴 티드릴 절삭조건 및 가공조건은 머시닝센터 기계와 소재의 재질에 따라서 유드릴 절삭조건 및 가공조건이 조금씩 차이가 있습니다. 유드릴 가공조건에 대해 알아 가시기 바랍니다.





1. 유드릴(티드릴)

유드릴 절삭조건 및 가공조건에서 유드릴을 쓴다는 것은 탭을 내기 위한 기초홀 용으로 자주 이용 합니다.

파이프관용탭 PT탭 PF탭 가공 조건 바로가기



또한 가공품 내경을 크게 따기 전에 기초홀 용으로 자주 쓰기도 합니다.

기계 부하는 줄이고 스무스하게 가공할 수 있습니다.



유드릴



2. 유드릴 절삭조건 및 가공조건을 알기 전에 먼저 알아야 하는 것

연강 SS400

떡쇠 일명 연강 SS400 은 유드릴 가공 시 칩이 길게 배출되면서 공구에 말리는 현상으로 가공하기 불편합니다.



연강 S400 가공 시 G73과 Q1을 사용하시면 칩이 딱딱 끊겨 배출되면서 칩이 공구에 말리는 현상을 줄일 수 있습니다.





SM45C

S45C는 유드릴에 최적화된 소재라서 칩이 자동으로 끊어져 가공하기가 오히려 편합니다.



G73, Q1 사용하셔도 되고 G81로 사용하셔도 칩은 말리지 않고 자동으로 끊어져 배출됩니다.





서스 SUS (STS)

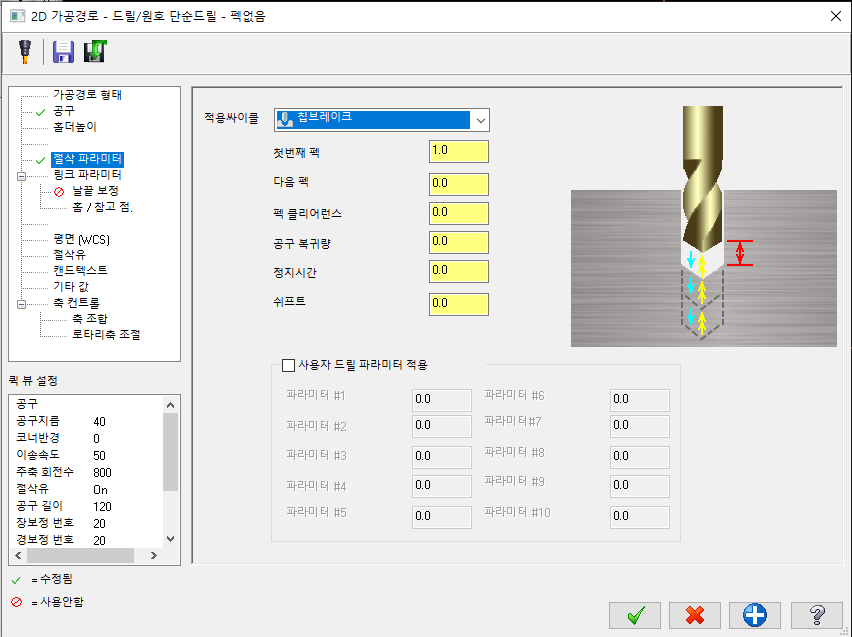

서스 STS 같은 경우 소재가 질겨 칩이 말리는 현상이 발생하므로 칩브레이크 G73으로 스탭을 줘서 가공하시면 됩니다.



알루미늄 AL

AL은 어떤 조건을 넣어도 가공이 잘돼서 S45C와 동일하게 하시면 됩니다.

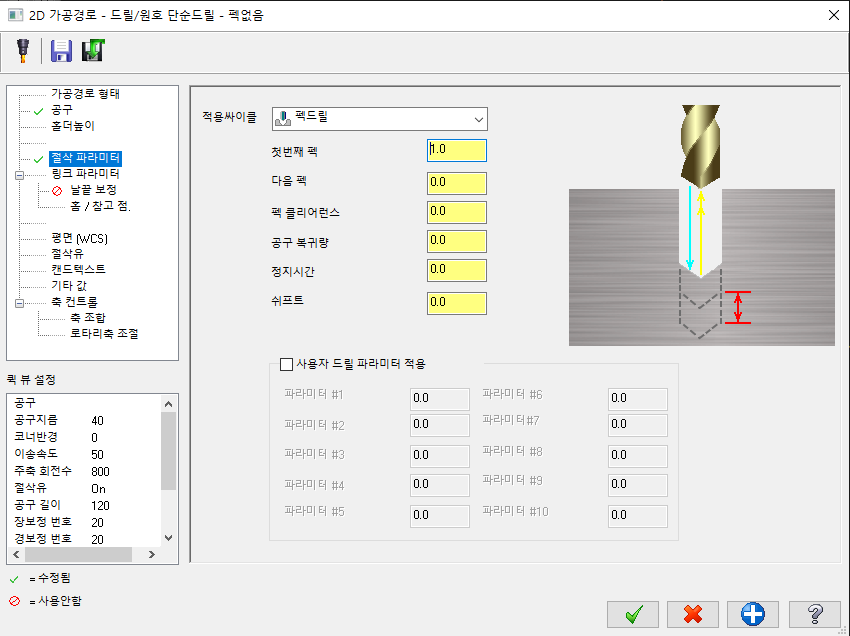

유드릴 절삭조건 및 가공조건 G83,G73,유드릴 기초홀





2. 유드릴 펙드릴 G83 사용 금지



유드릴 가공 시 G83을 사용하지 말아야 합니다.



G83 펙드릴을 사용할 경우 칩과 공구가 R값까지 같이 올라오면서 가공구멍으로 칩이 다시 들어갑니다.



그러면 소재와 공구 사이에 칩이 끼여서 가공 중 쿵쿵거리면 공구가 파손됩니다.



3. 유드릴 절삭조건 및 가공조건

유드릴 절삭조건 및 가공조건에서 유드릴은 기계마다 조금씩 절삭 조건을 조금씩 변경해줘야 합니다.

두산 BT40 화천 BT50 등 부하받는 게 틀립니다.



유드릴 40파이 기준 스핀들 S800 피드 F50 큐값 절입양은 1 정도 주시면 됩니다.

잘 먹는 소리가 나면 조금씩 피드를 올려주시고 아니다 싶으면 스핀들과 피드를 조금씩 조종하셔야 됩니다.



제일 많이 사용하는 유드릴 조건입니다.

• 17.5파이 S1000 F60 Q1
• 19파이 S1000 F60 Q1
• 24파이 S900 F60 Q1
• 26파이 S900 F60 Q1
• 31파이 S900 F50 Q1
• 40파이 S800 F50 Q1

이런 조건으로 가공해 보시고 절삭소리가 좋으면 조금씩 피드를 올리시면 됩니다.

대부분 탭 가공 기초홀 위주로 많이 사용하는 유드릴 크기입니다.
