퀵서트 규격, 삽입탭, 기초 홀, 가공조건 확인 해보세요

퀵서트, 코일인서트 등 부르는 사람마다 다르게 부르 지만 다들 알아듣습니다.

퀵서트 규격, 삽입탭, 내경탭, 탭외경, 피치, 길이, 구멍깊이, 기초홀, 등 가공 조건을 살펴보겠습니다.



1. 퀵서트 규격 내경, 탭외경, 피치, 길이, 구멍깊이 알아보기

요즘은 헬리코일 대신 알루미늄에도 퀵서트를 많이 선호합니다. 헬리코일은 박기도 힘들고 잘못 박으면 다시 빼야 하고 여간 힘든 게 아닙니다.

퀵서트를 사용하면 작업속도 및 능률이 올라갑니다.

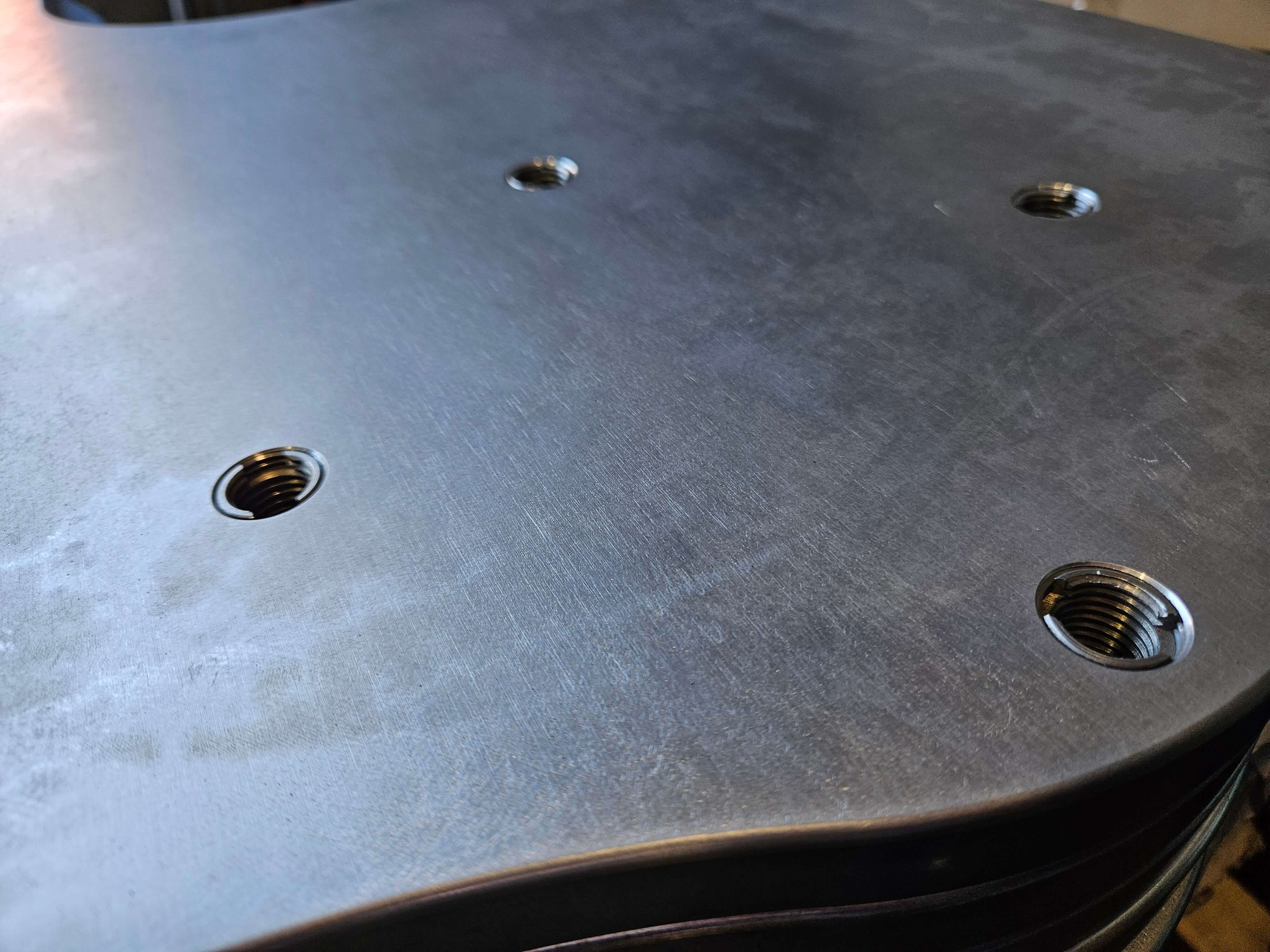

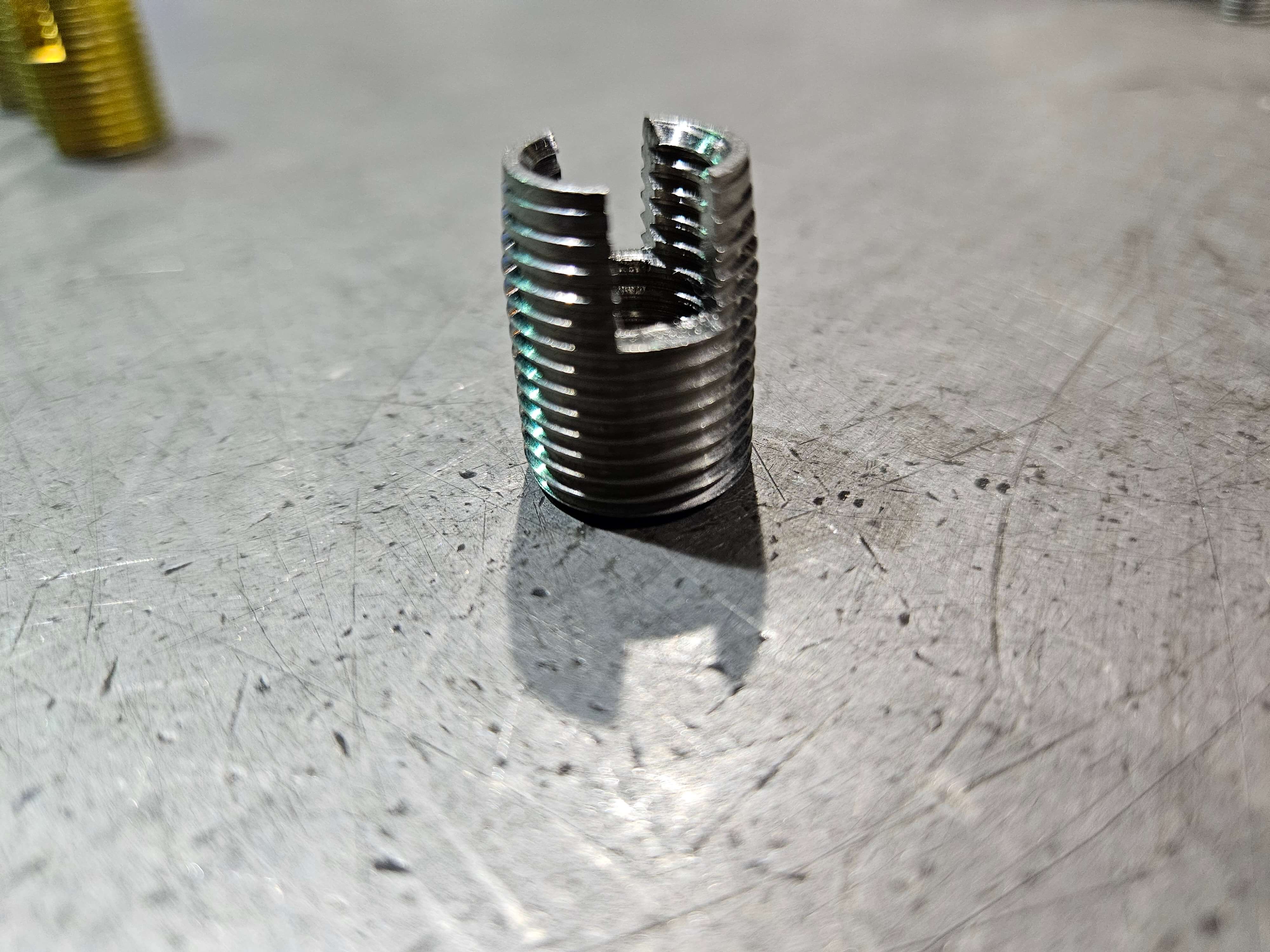

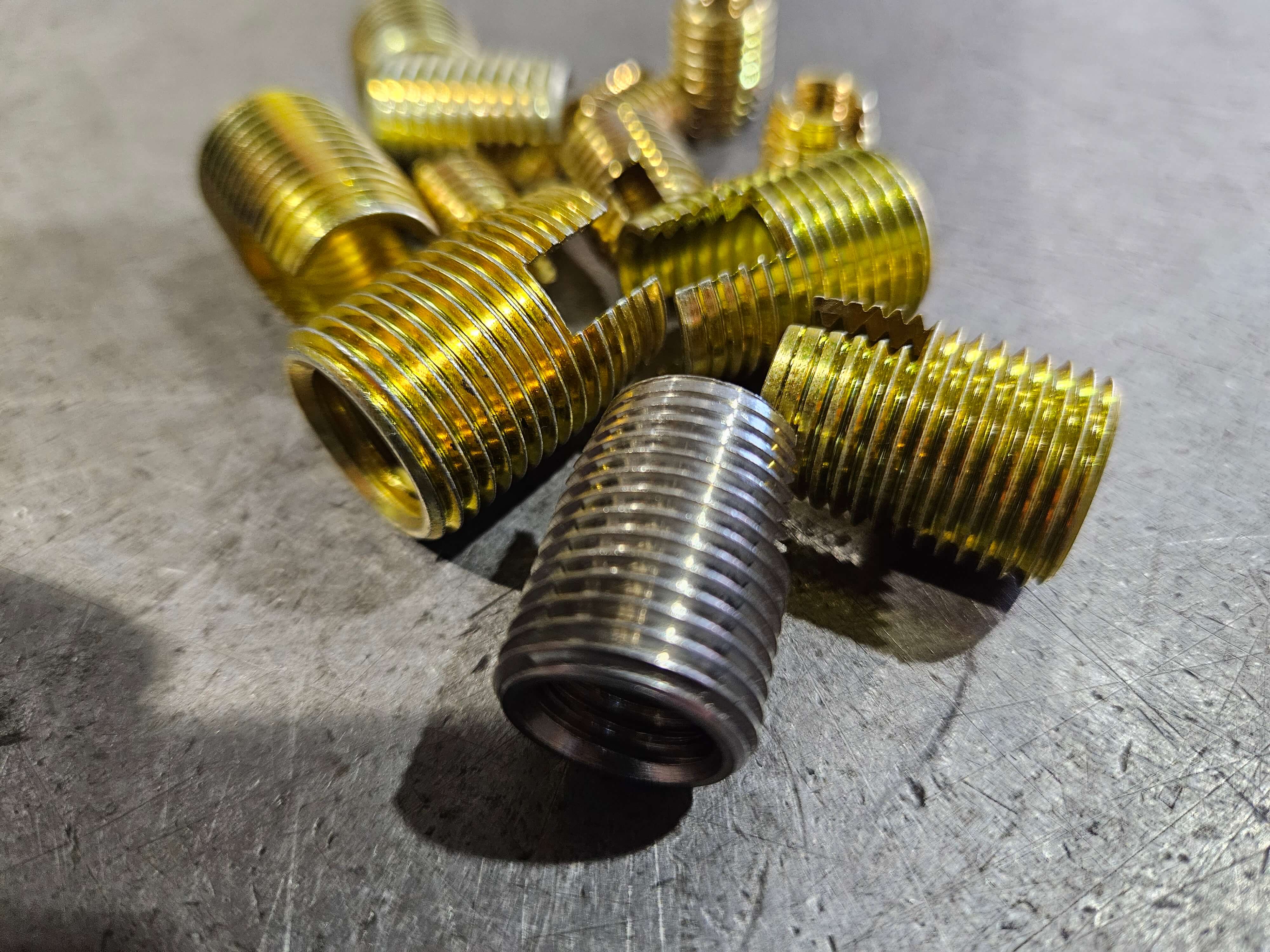

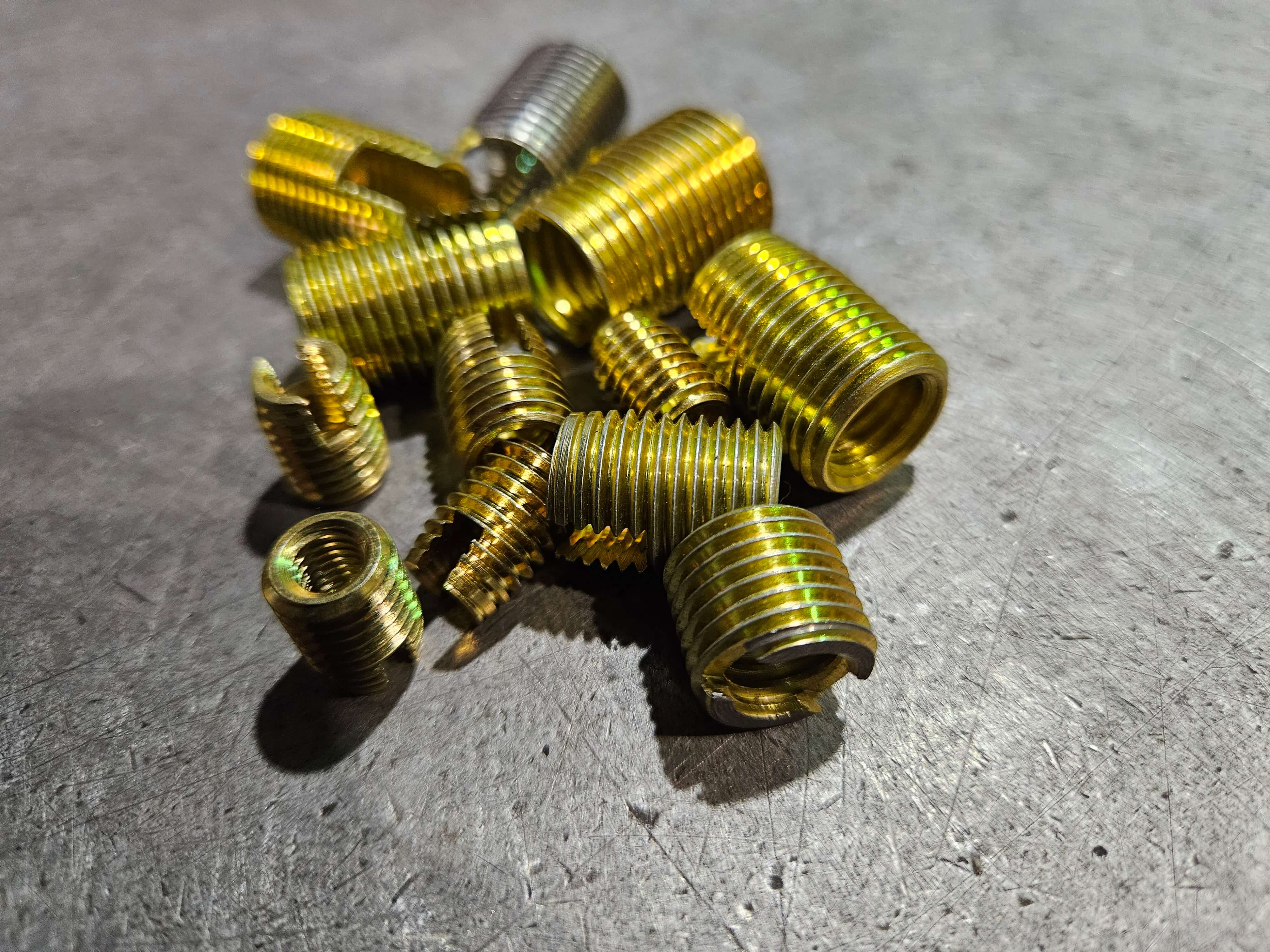

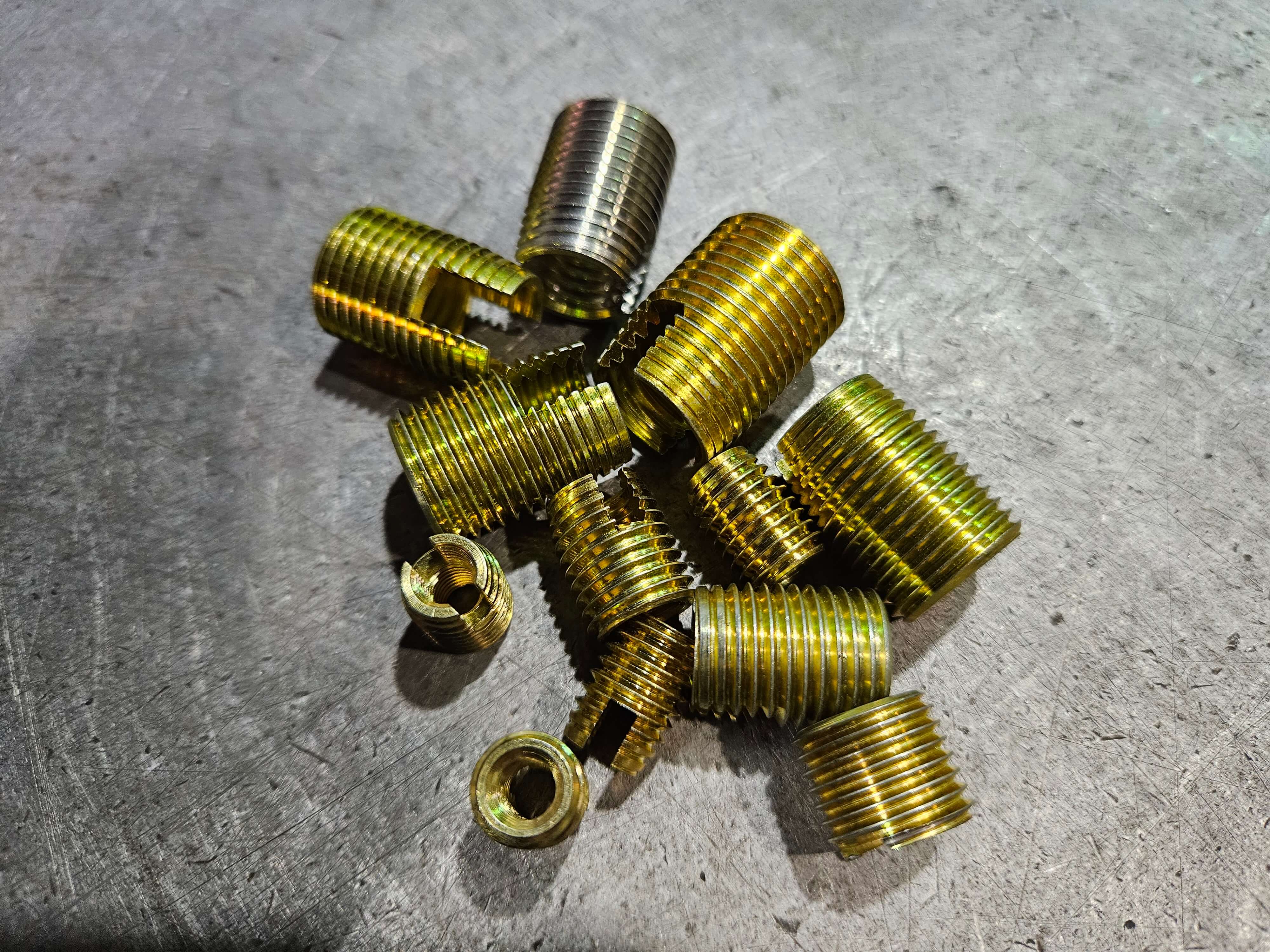

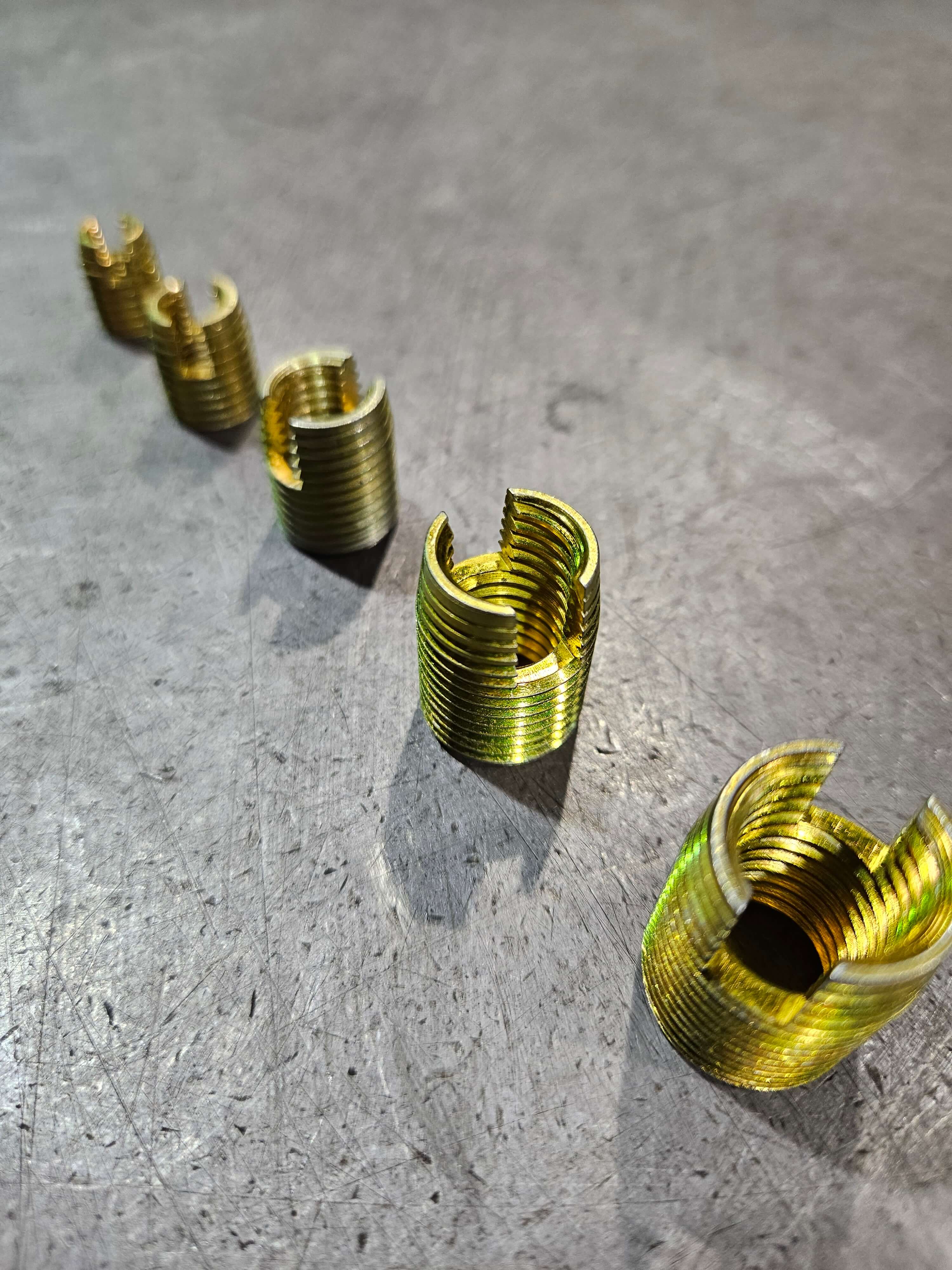

노란색이 일반스틸 흰색이 서스(sus)용 퀵서트입니다.

퀵서트 규격

예시) A내경 M6 짜리 퀵서트를 사서 확인해 보면 외경은 M10이 나옵니다

외경탭을 사용하셔서 탭을 내시면  됩니다.

A 내경탭	E 외경탭	P 외경탭 피치	B 퀵서트 길이	T 가공시 깊이
M3	M5	P0.5	6	8
M4	M6.5	P0.75	8	10
M5	M8	P1	10	13
M6	M10	P1.5	14	17
M8	M12	P1.5	15	18
M10	M14	P1.5	18	22
M12	M16	P1.5	22	26
M14	M18	P1.5	24	28
M16	M20	P1.5	22	27





퀵서트는 공구집 볼트집 툴링집등 다녀보니 볼트집이 가장 저렴했습니다.

A 내경탭	E 외경탭	P 외경탭 피치	B 퀵서트 길이	T 가공시 깊이
M18	M22	P1.5	24	29
M20	M26	P1.5	27	32
M22	M26	P1.5	30	36
M24	M30	P1.5	30	36
M27	M34	P1.5	30	36
M30	M36	P1.5	40	46

오늘은 퀵서트 가공 조건 등을 알아봤습니다. 좋은 참고가 되길 바랍니다.

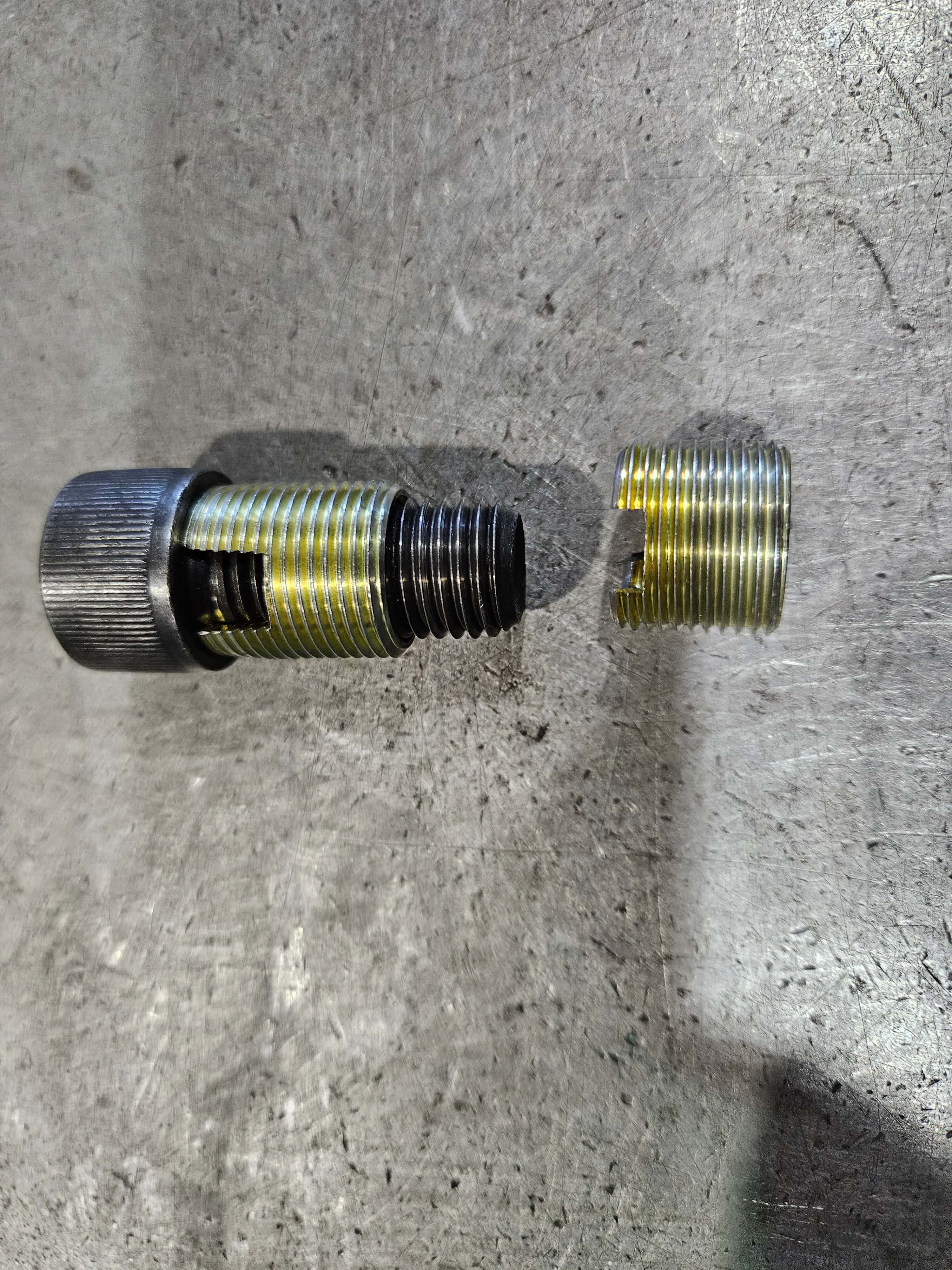

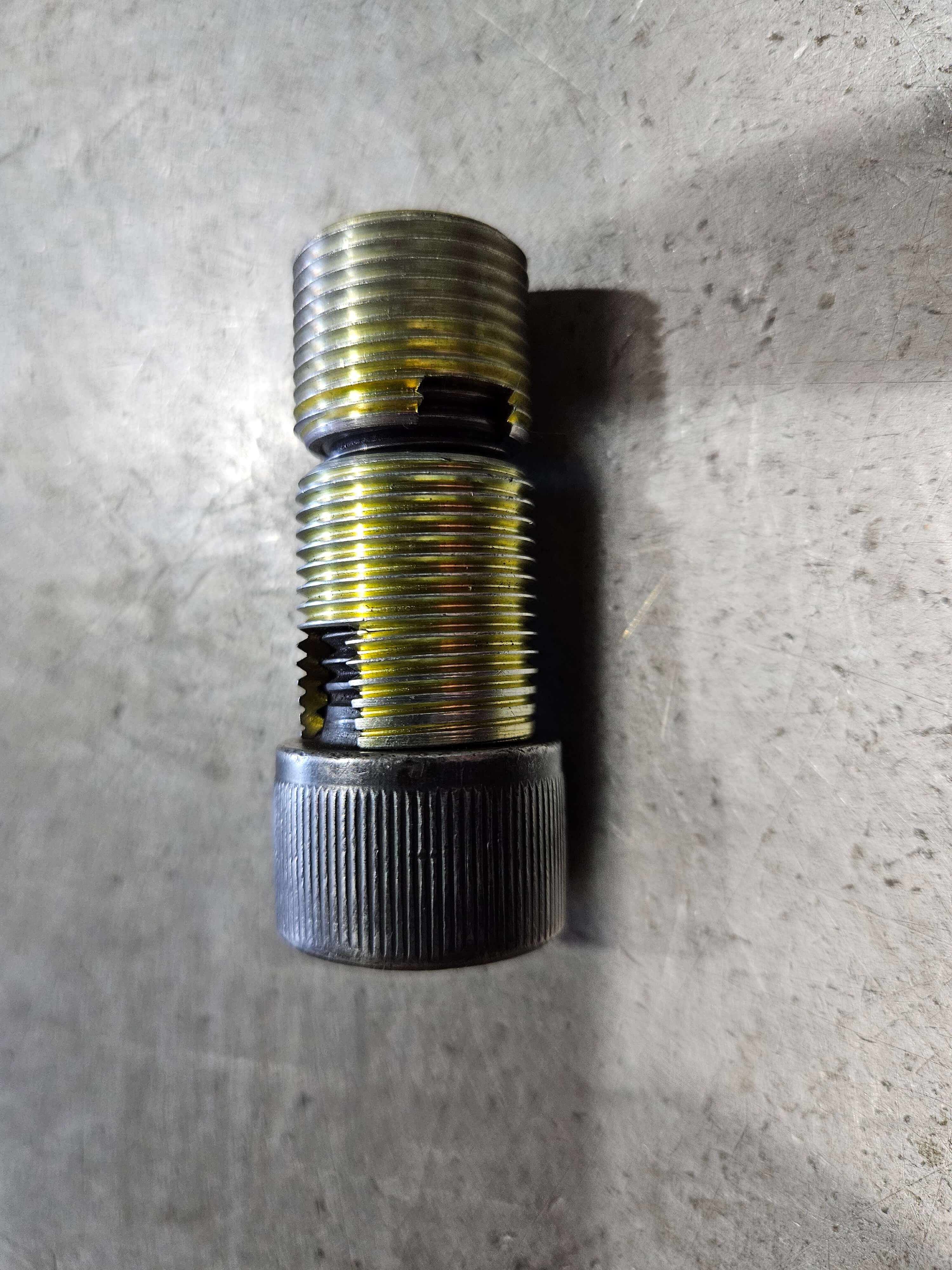

볼트를 끼워 사용하시면 편합니다.
