T-cuttre, 티 커터(슬롯 밀) 가공조건 및 공식

티 커터는 T홈가공 및 디귿자 형식 가공에 많이 사용되는 공구입니다.

T홈 가공의 가공조건 공식이라고 할 수 있는 주축 회전과 피드를 알아보겠습니다.





티커터는 목부분이 가늘어서 잘못하면 부러집니다.

측면 및 깊이를 1미리 정도로 나누어서 반복하시기 바랍니다.





1. T-cuttre 티커터 슬롯밀 공구 종류

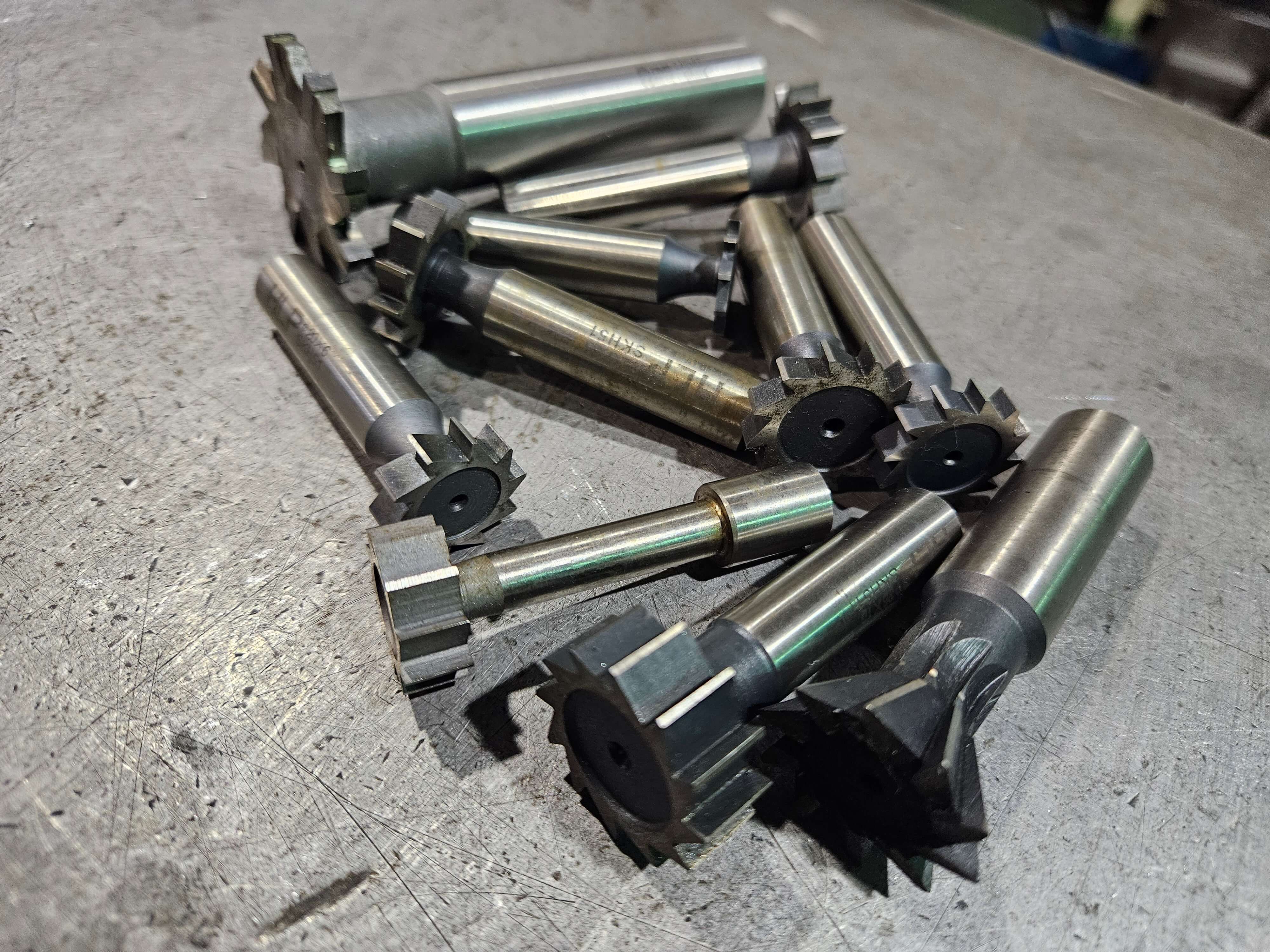

T홈 가공할 때 가장 많이 사용하는 하이스 티커터 슬롯밀입니다.

하이스 티커터

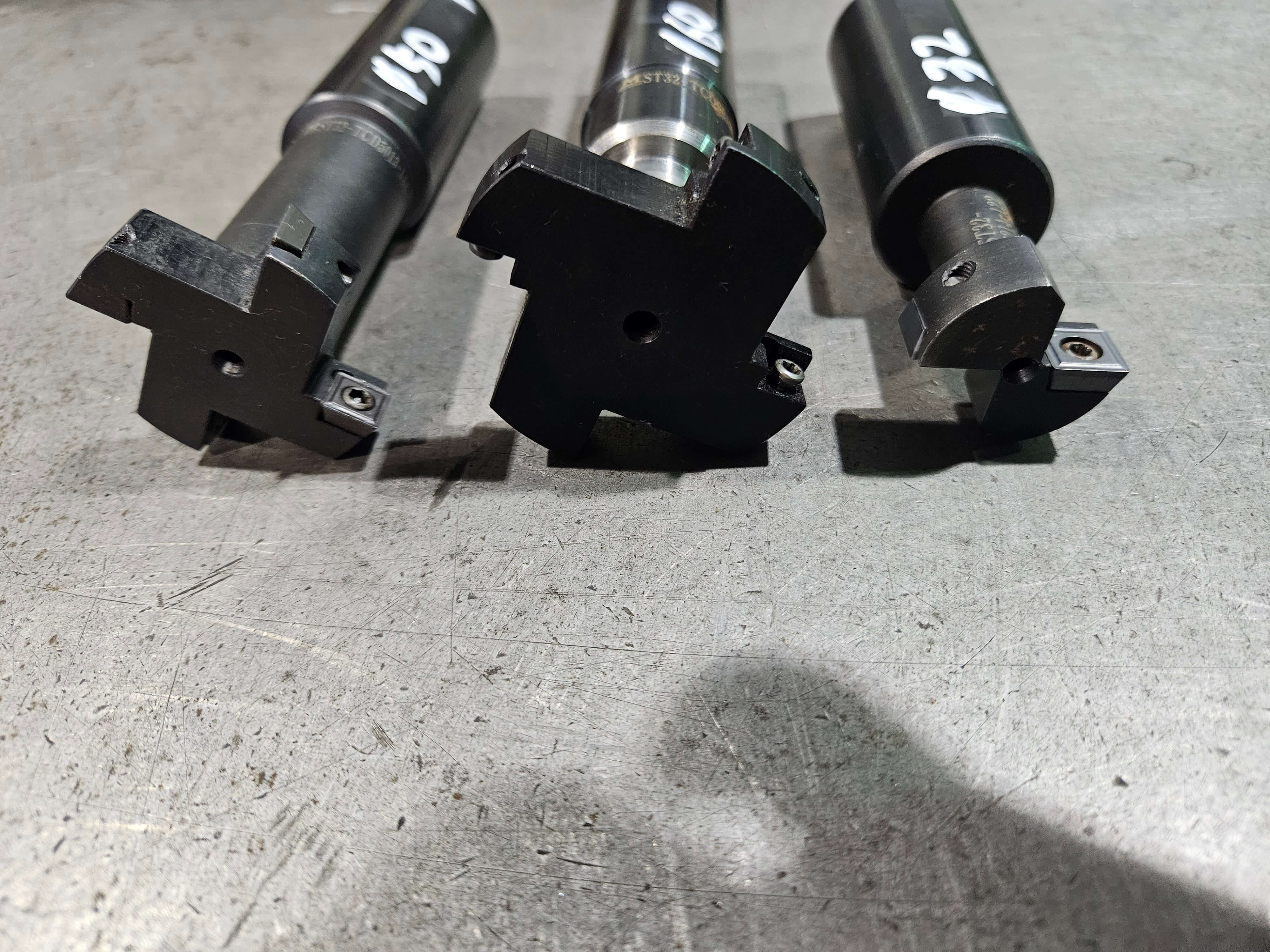

수량이 많거나 하면 티커터 공구를 제작해서 사용하는 게 효과적입니다. 기성품 및 인서트용 제작 티커터 슬롯밀

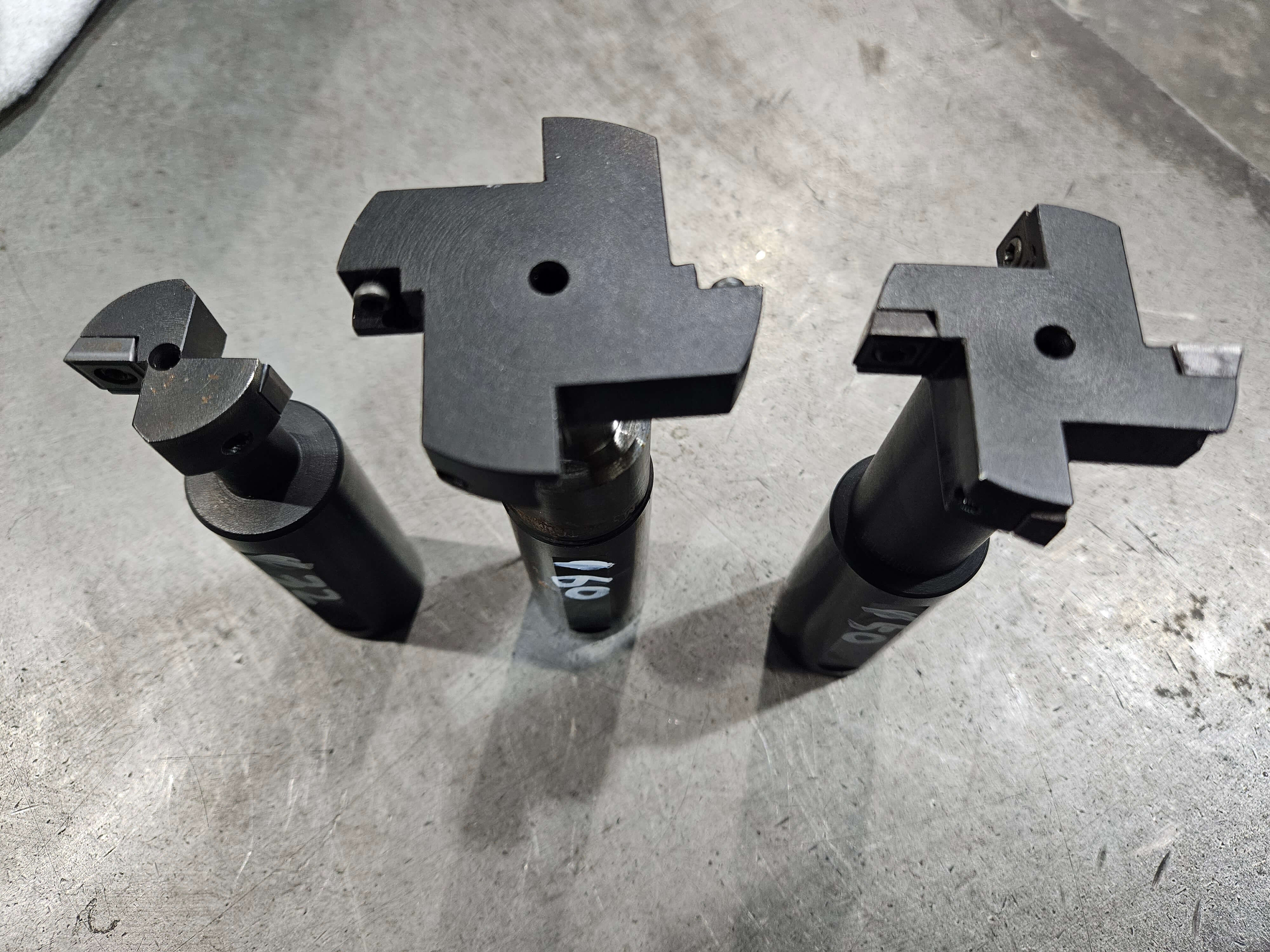

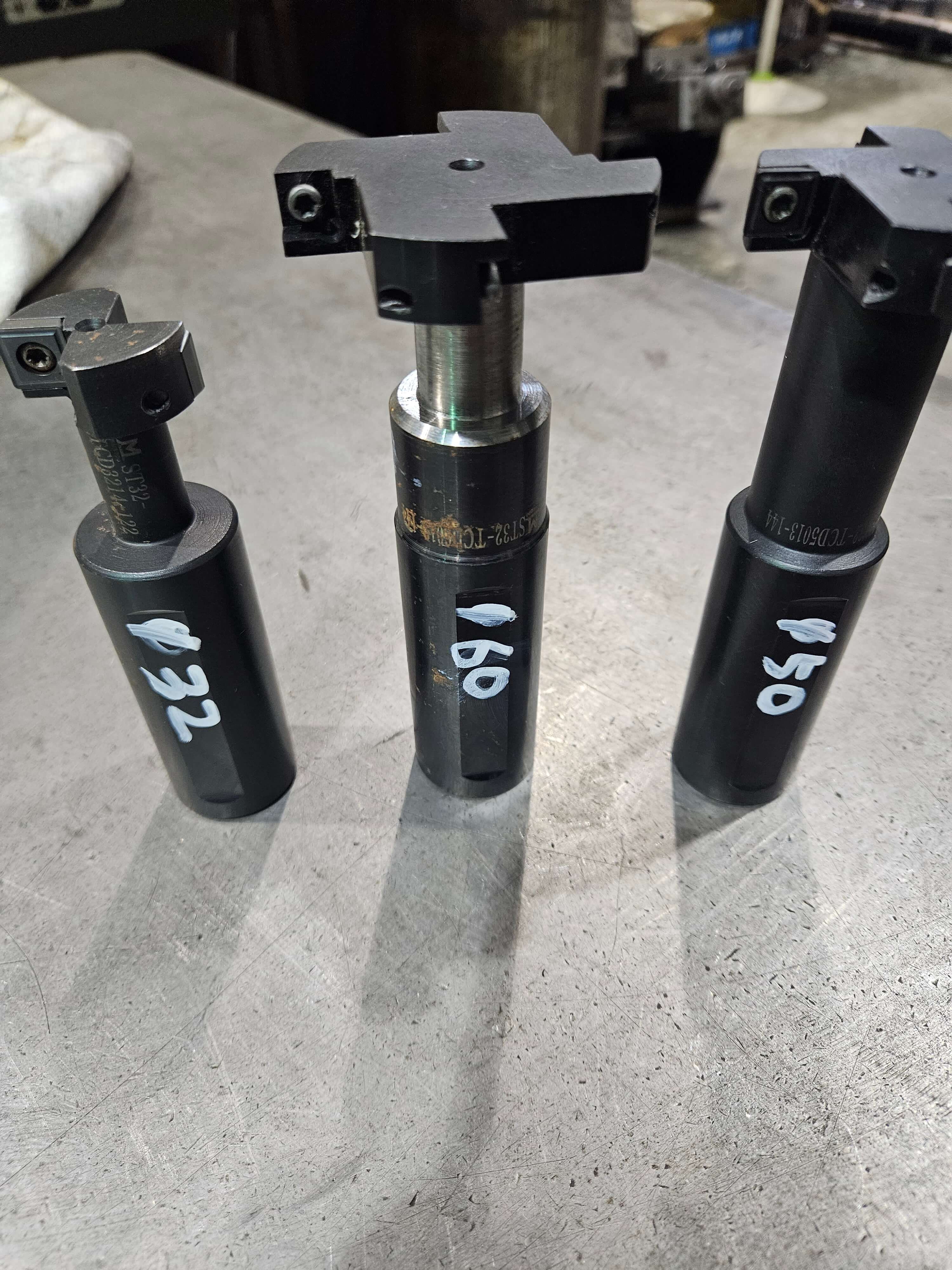

기성품 및 제작 티커터



2. 티커터 가공 목적

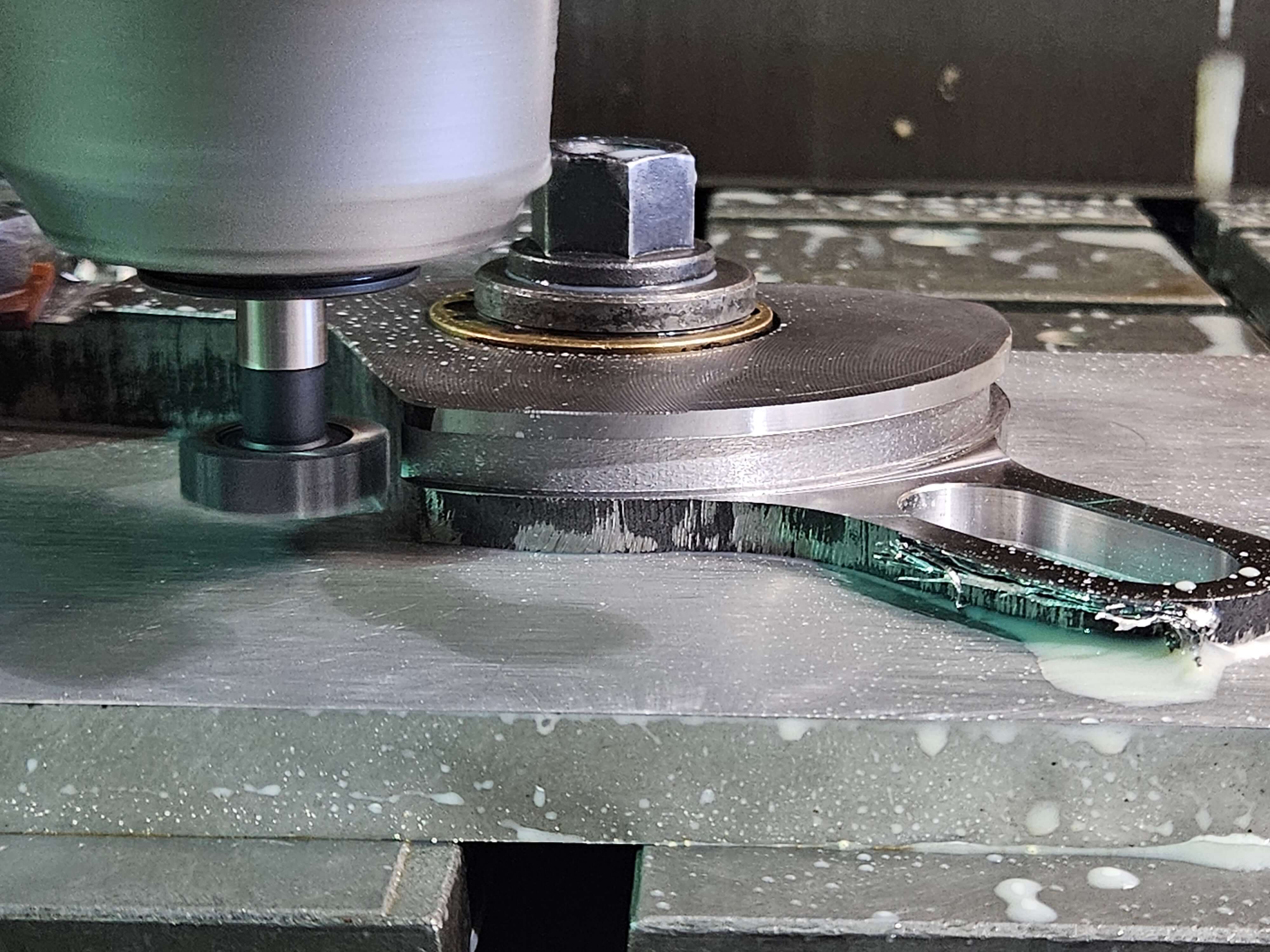

티커터 가공 목적은 T홈 가공 및 디귿자 형식의 가공

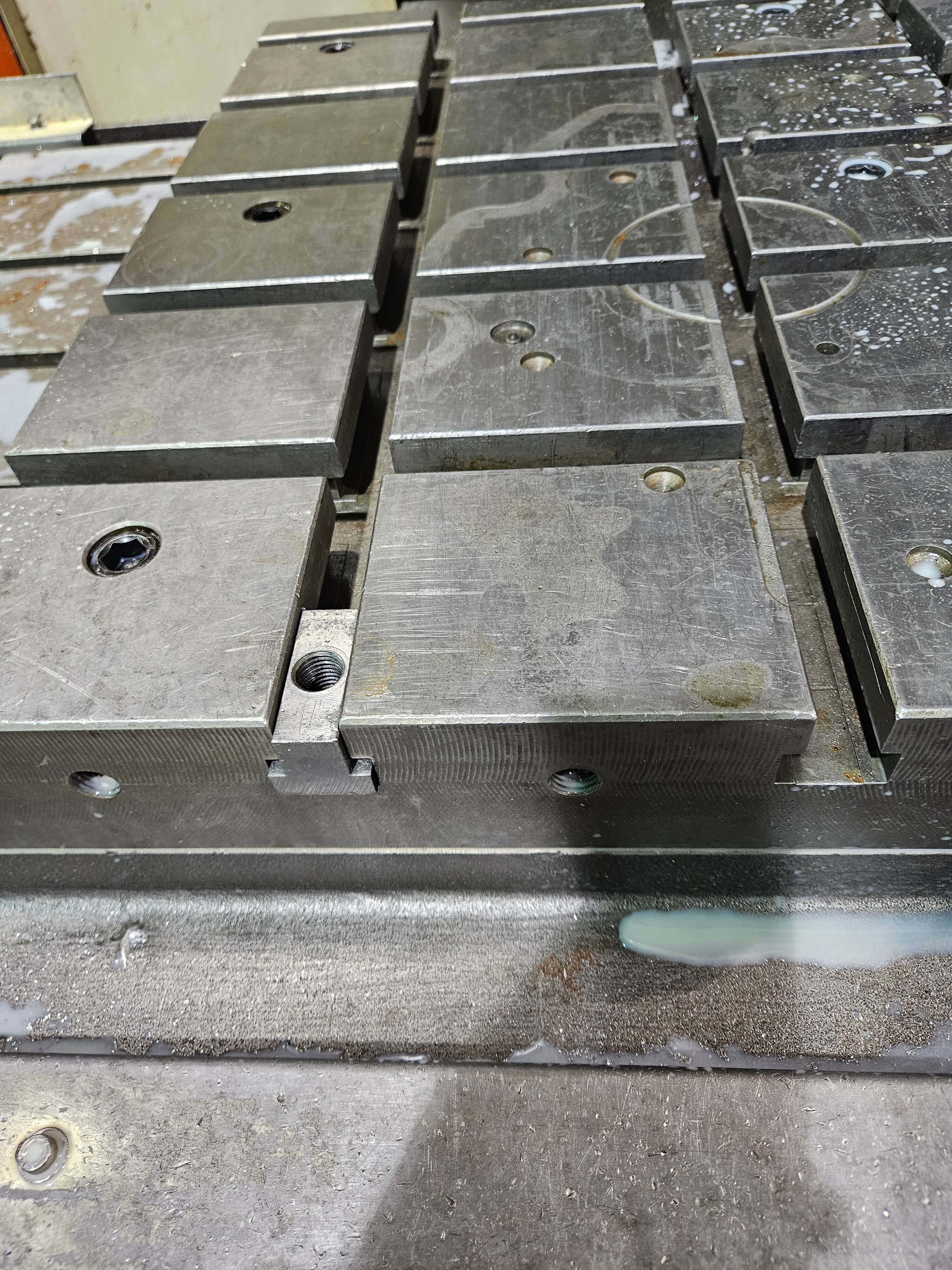

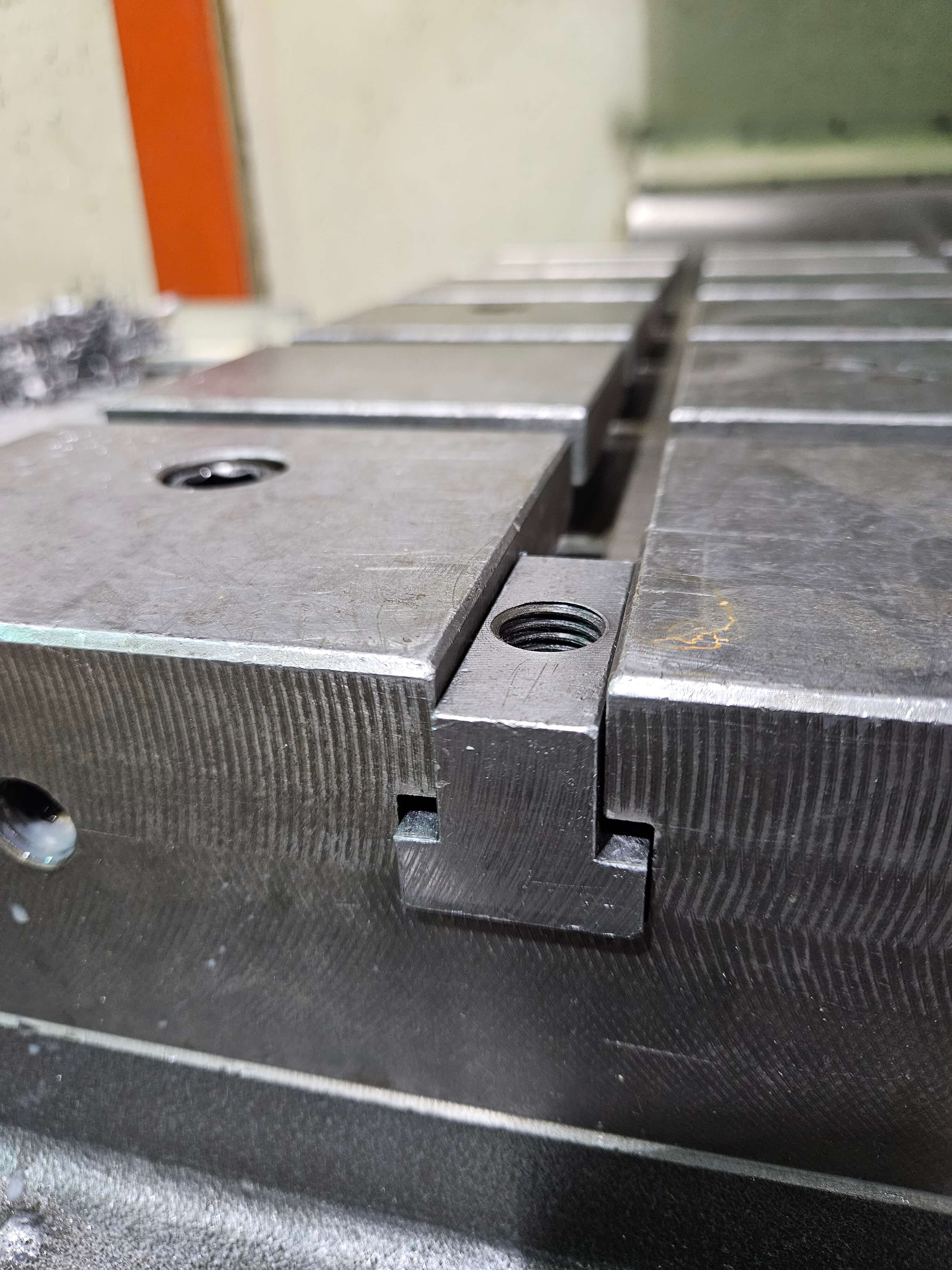

T홈 가공 및 디귿자형 가공



3. 티커터 가공 조건 S주축회전 및 F피드 공식 조건표

가공 시 절삭유를 추천드립니다.





서스용(SUS) 조건입니다. 연강 및 S45C 가공 시 조건을 10프로 정도 올리시면 됩니다.

AL은 알루미늄 조건입니다.

티커터 파이	F피드	S주축회전	F피드 AL	S주축회전 AL
8 파이	F50	S590	F90	S2300
10 파이	F50	S470	F90	S1800
11 파이	F50	S430	F90	S1700
12 파이	F50	S390	F90	S1500
13 파이	F50	S360	F90	S1400
14 파이	F50	S320	F90	S1300
15 파이	F50	S310	F100	S1200
16 파이	F50	S290	F100	S1100
18 파이	F50	S250	F100	S1000



티커터 파이	F피드	S주축회전	F피드 AL	S주축회전 AL
19 파이	F50	S250	F100	S1000
20 파이	F40	S230	F80	S950
22 파이	F40	S200	F80	S860
24 파이	F40	S200	F80	S800
25 파이	F40	S180	F80	S750
26 파이	F40	S170	F80	S720
28 파이	F40	S160	F80	S670
30 파이	F40	S150	F80	S630
32 파이	F40	S140	F80	S600





티커터 파이	F피드	S주축회전	F피드 AL	S주축회전 AL
35 파이	F35	S135	F70	S540
36 파이	F35	S125	F70	S520
38 파이	F35	S120	F70	S500
40 파이	F35	S115	F80	S470
45 파이	F35	S100	F80	S420
50 파이	F30	S90	F70	S370
60 파이	F30	S75	F70	S310
