헬리코일 탭 규격 및 가공조건 기초홀 규격표 확인해보세요

헬리코일(Helicoil)은 나사가 느슨해지거나 손상된 경우에(예: 알루미늄이나 플라스틱) 사용하는 공구입니다.

헬리코일 탭 규격 및 가공조건 기초홀에 관하여 정확하게 알고 MCT 및 레디알에 적용하시기 바랍니다.





1. 헬리코일 종류

헬리코일은 나사 구멍에 삽입되어 나사를 고정하며, 더욱 강력한 홀딩 파워를 제공합니다. 나사 복원, 재료 강화, 내구성 향상, 재사용 가능





M3-0.2 헬리코일, M4-0.7 헬리코일, M5-0.8 헬리코일, M6-1.0 헬리코일, M8-1.25 헬리코일, M10-1.25 헬리코일, M10-1.5 헬리코일, M12-1.5 헬리코일, M12-1.75 헬리코일, M14-1.5 헬리코일, M14-2.0 헬리코일, M16-1.5, M16-2.0 헬리코일, M18-1.5 헬리코일, M18-2.5 헬리코일, M20-1.5 헬리코일, M20-2.0 헬리코일, M20-2.5 헬리코일

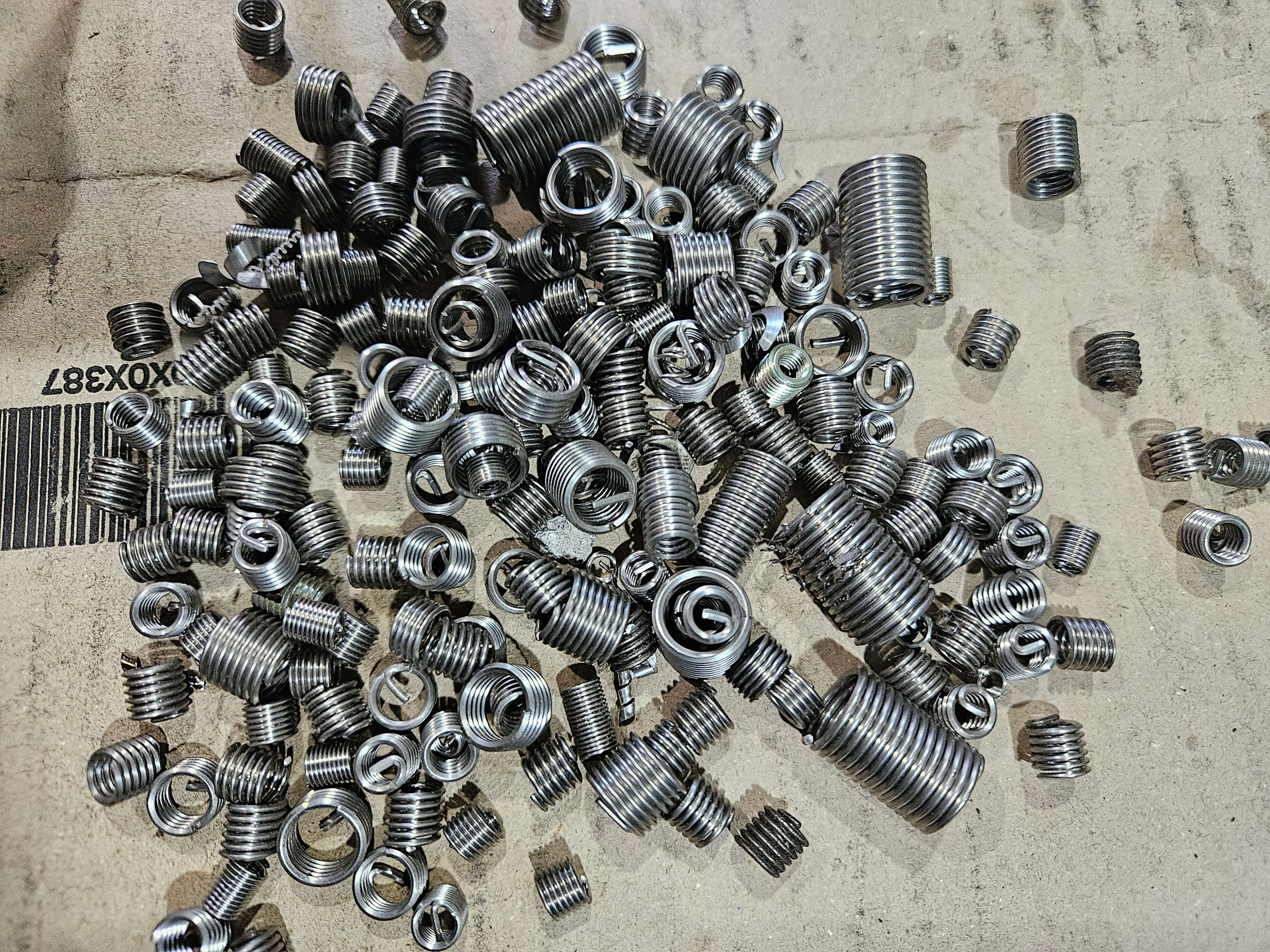

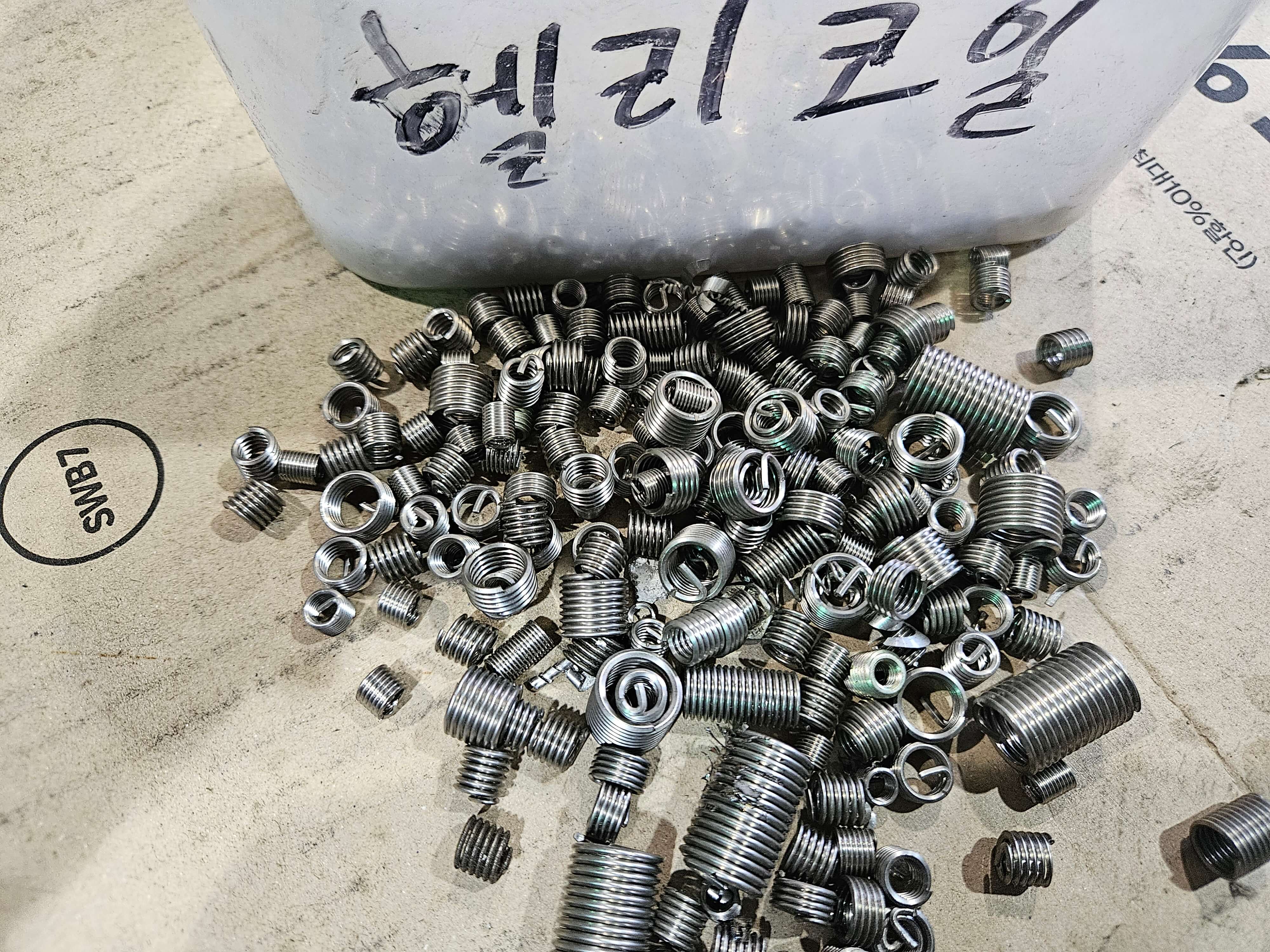

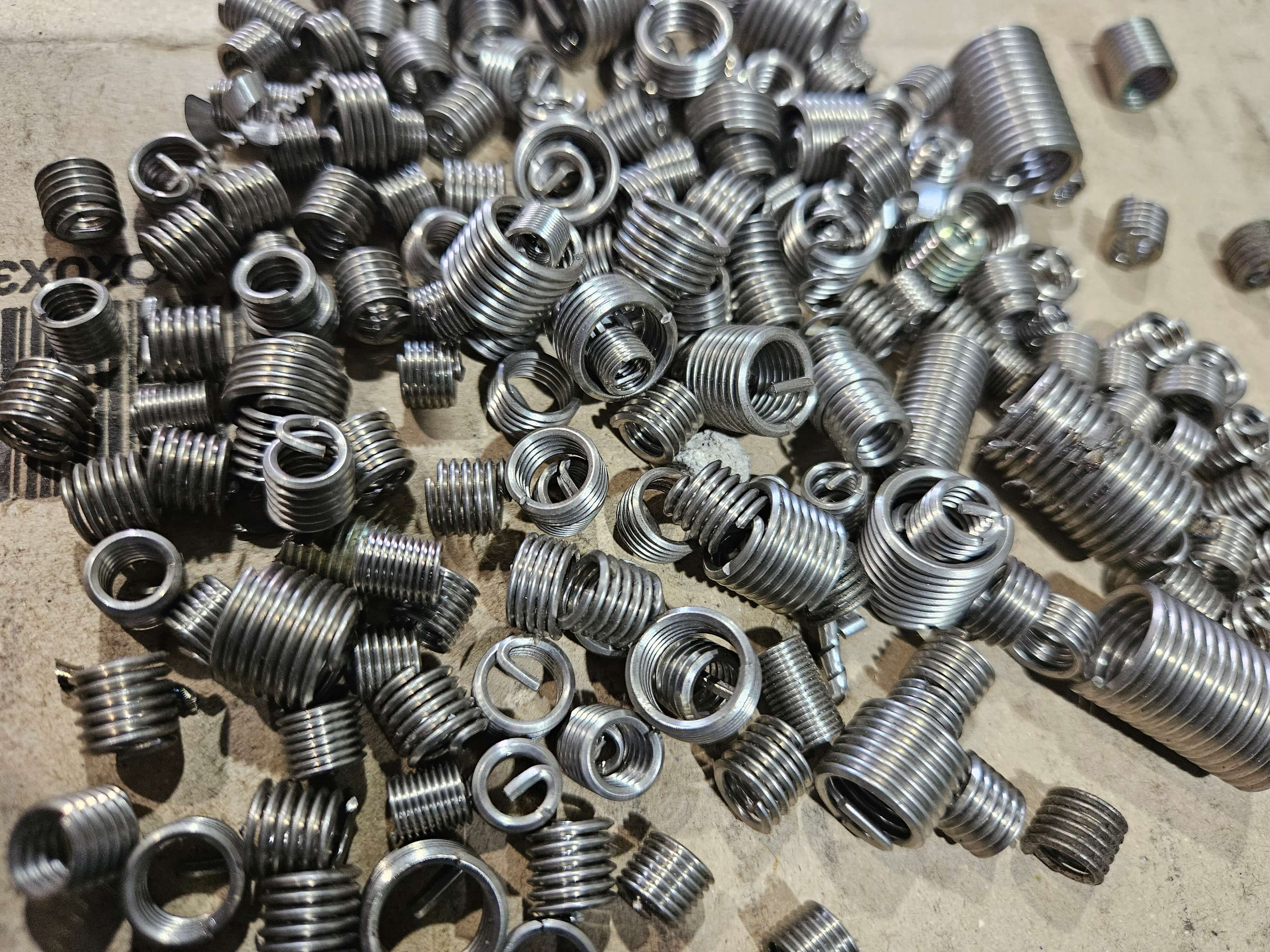

여러가지 헬리코일



2. 헬리코일 탭

헬리코일 탭은 일반 탭과 달라서 보관 시 일반탭과 따로 보관하시기 바랍니다.

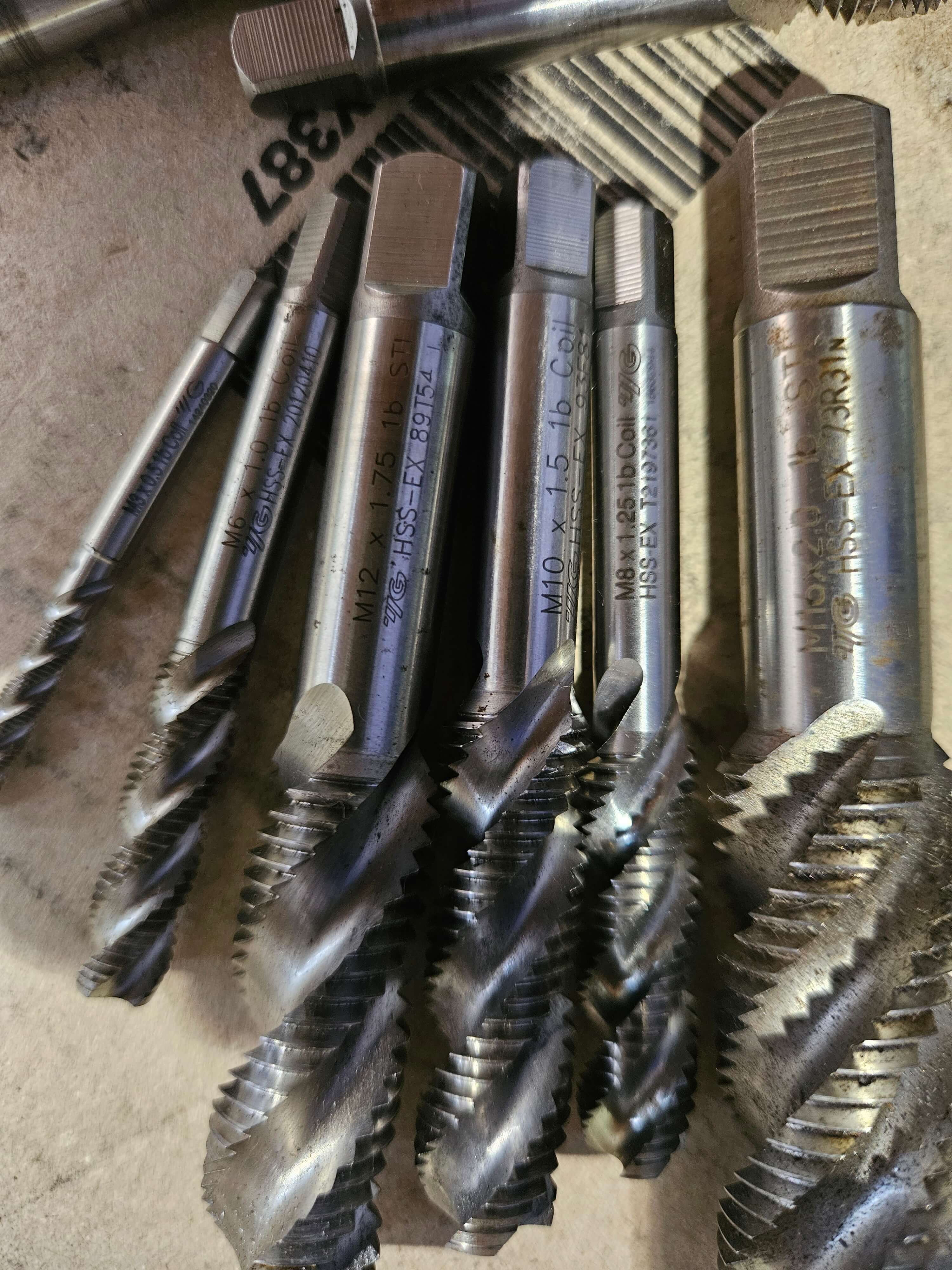

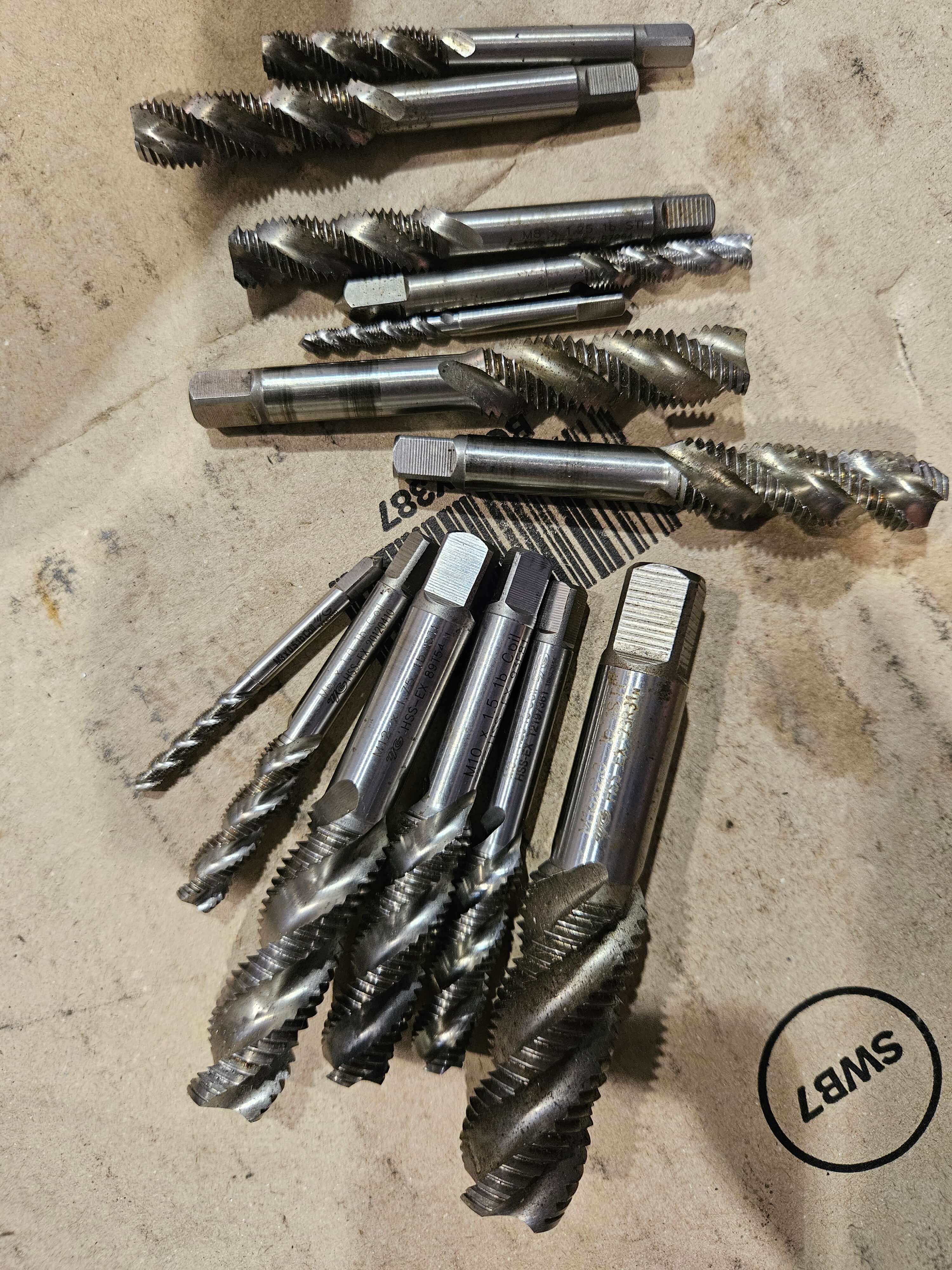

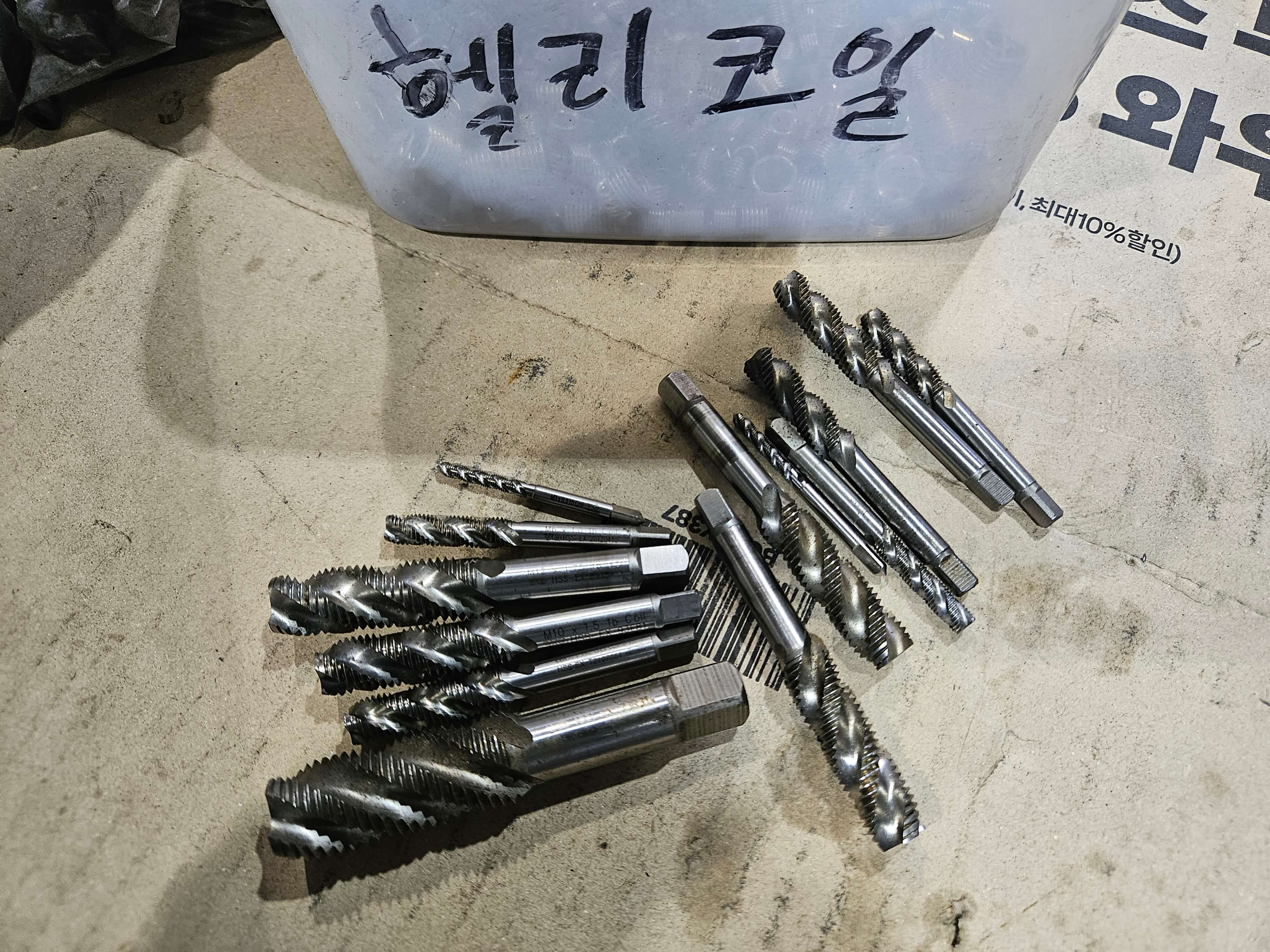

여러가지 헬리코일 탭

요즘은 헬리코일 보다 퀵서트를 더 많이 사용합니다. 퀵서트 규격 기초홀도 확인하시려면 여기를 클릭하셔서 확인해 보세요 <=여기 클릭

3. 헬리코일 삽입공구

헬리코일 삽입공구 앞쪽에 헬리코일을 끼워서 사용하는 공구입니다.

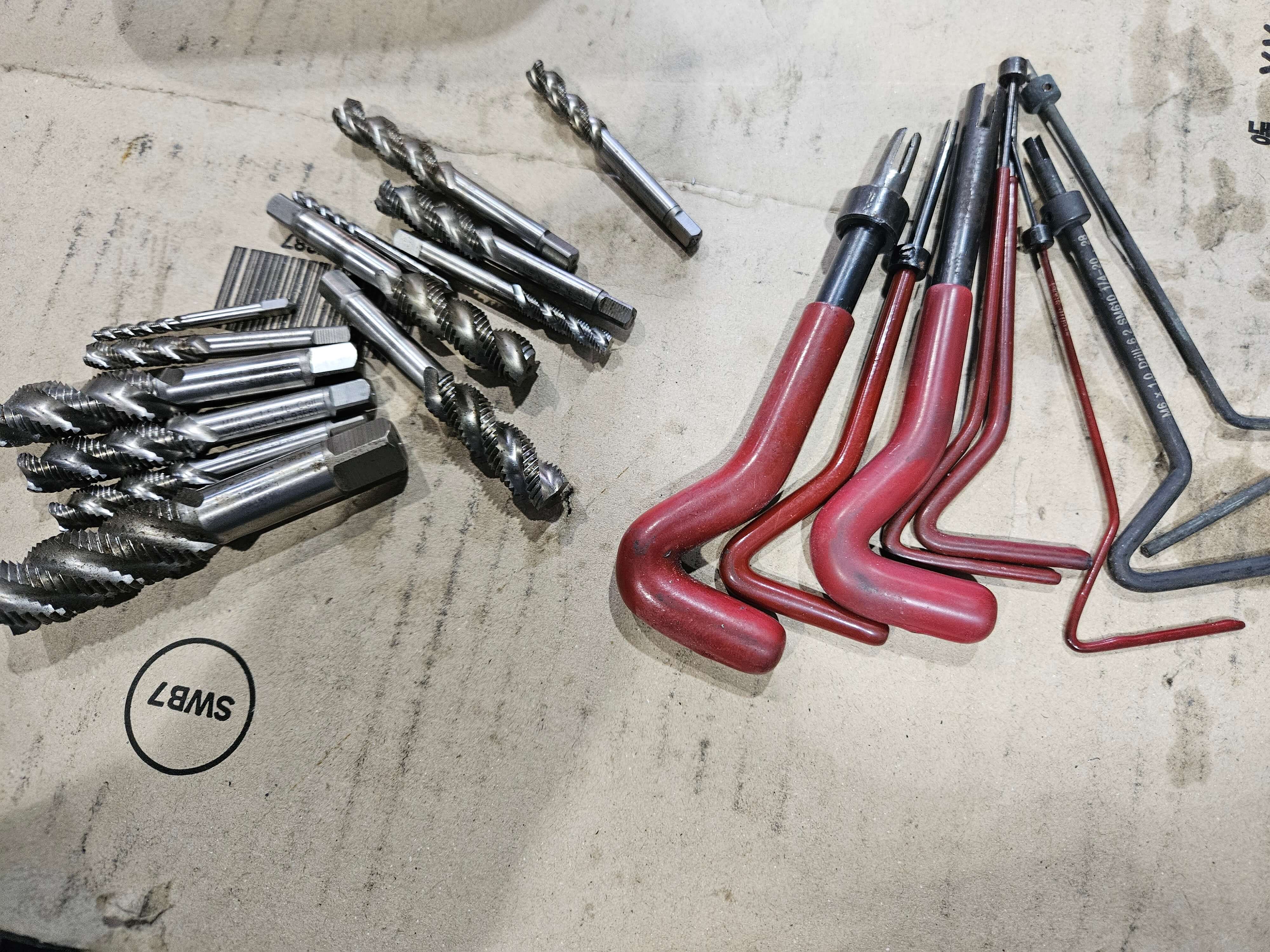

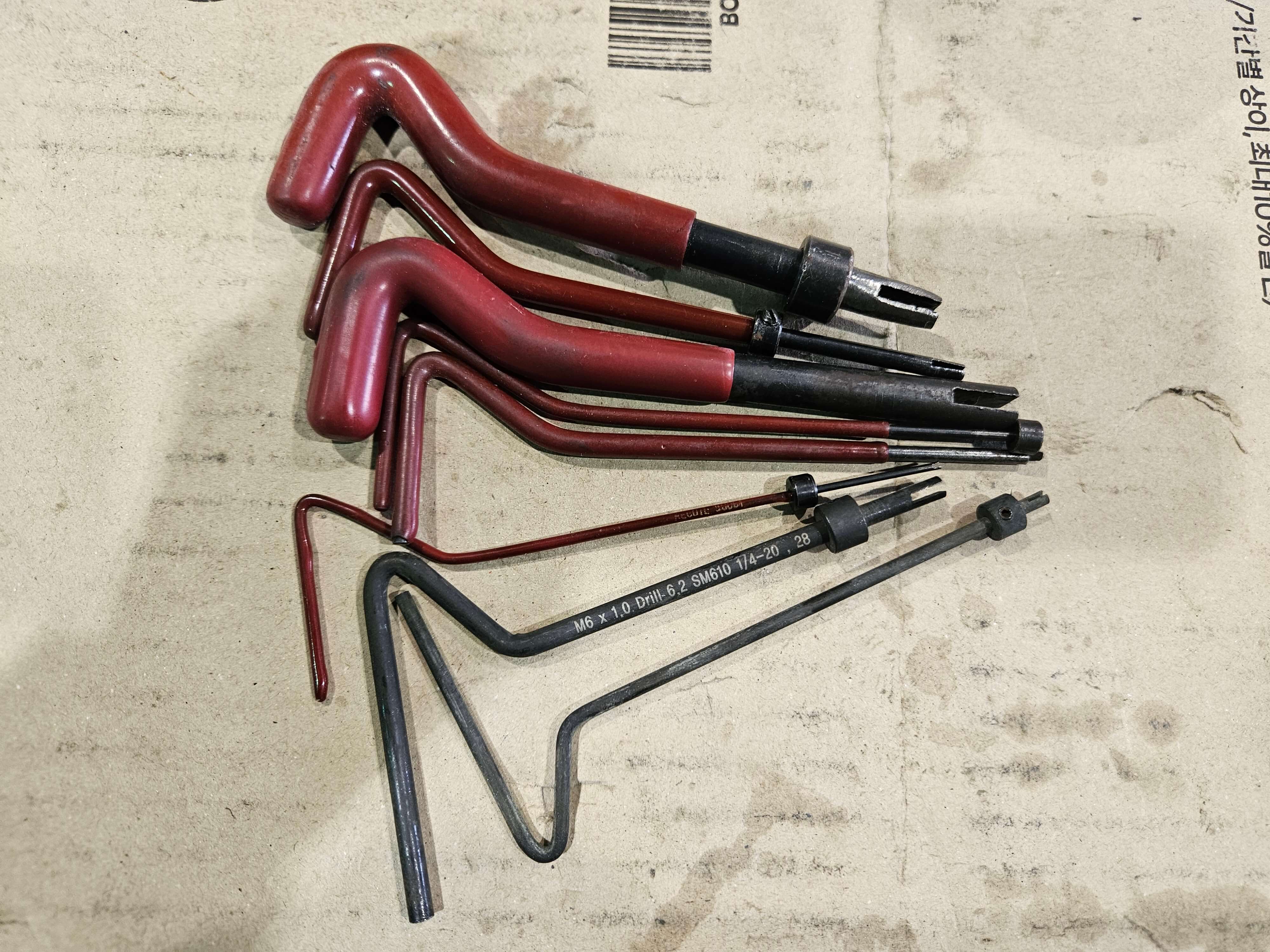

여러가지 헬리코일 삽입공구



4. 헬리코일 탭 규격 및 가공조건 기초홀 규격표

헬리코일 규격 1D, 1.5, 2D

헬리코일 삽입 길이 공식

(예시 M6 X 1.0 X 1D = 6mm)

헬리코일탭	기초홀	1D	1.5D	2D
M3-0.2	Ø3.2	3mm	4.5mm	6mm
M4-0.7	Ø4.2	4mm	6mm	8mm
M5-0.8	Ø5.2	5mm	7.5mm	10mm
M6-1.0	Ø6.3	6mm	9mm	12mm
M8-1.25	Ø8.4	8mm	12mm	16mm
M10-1.25	Ø10.4	10mm	15mm	20mm
M10-1.5	Ø10.5	10mm	15mm	20mm
M12-1.5	Ø12.5	12mm	18mm	24mm
M12-1.75	Ø12.5	12mm	18mm	24mm



헬리코일탭	기초홀	1D	1.5D	2D
M14-1.5	Ø14.5	14mm	21mm	28mm
M14-2.0	Ø14.5	14mm	21mm	28mm
M16-1.5	Ø16.5	16mm	24mm	32mm
M16-2.0	Ø16.5	16mm	24mm	32mm
M18-1.5	Ø18.5	18mm	27mm	36mm
M18-2.5	Ø18.5	18mm	27mm	36mm
M20-1.5	Ø20.5	20mm	30mm	40mm
M20-2.0	Ø20.5	20mm	30mm	40mm
M20-2.5	Ø20.5	20mm	30mm	40mm



5. 참고하시면 좋은 다른 탭

퀵서트 규격, 삽입탭, 기초 홀, 가공조건 확인 해보세요



파이프 관용탭 가공 PT 탭(RC) PF 탭(RP) 가공 조건 및 기초 홀
