M2, M3, M4, M5, M6, M8, M10, M12, M14, M16, M18, M20, M22, M24, M2,7 M30, M36, M39, 까지 미리(mm) 탭 모든 M탭 드릴 피치 주축회전 피드 기초홀까지 가공조건을 표를 만들어서 가공하실 때 조금이라도 도움이 되시라고 모두 적어봤습니다.

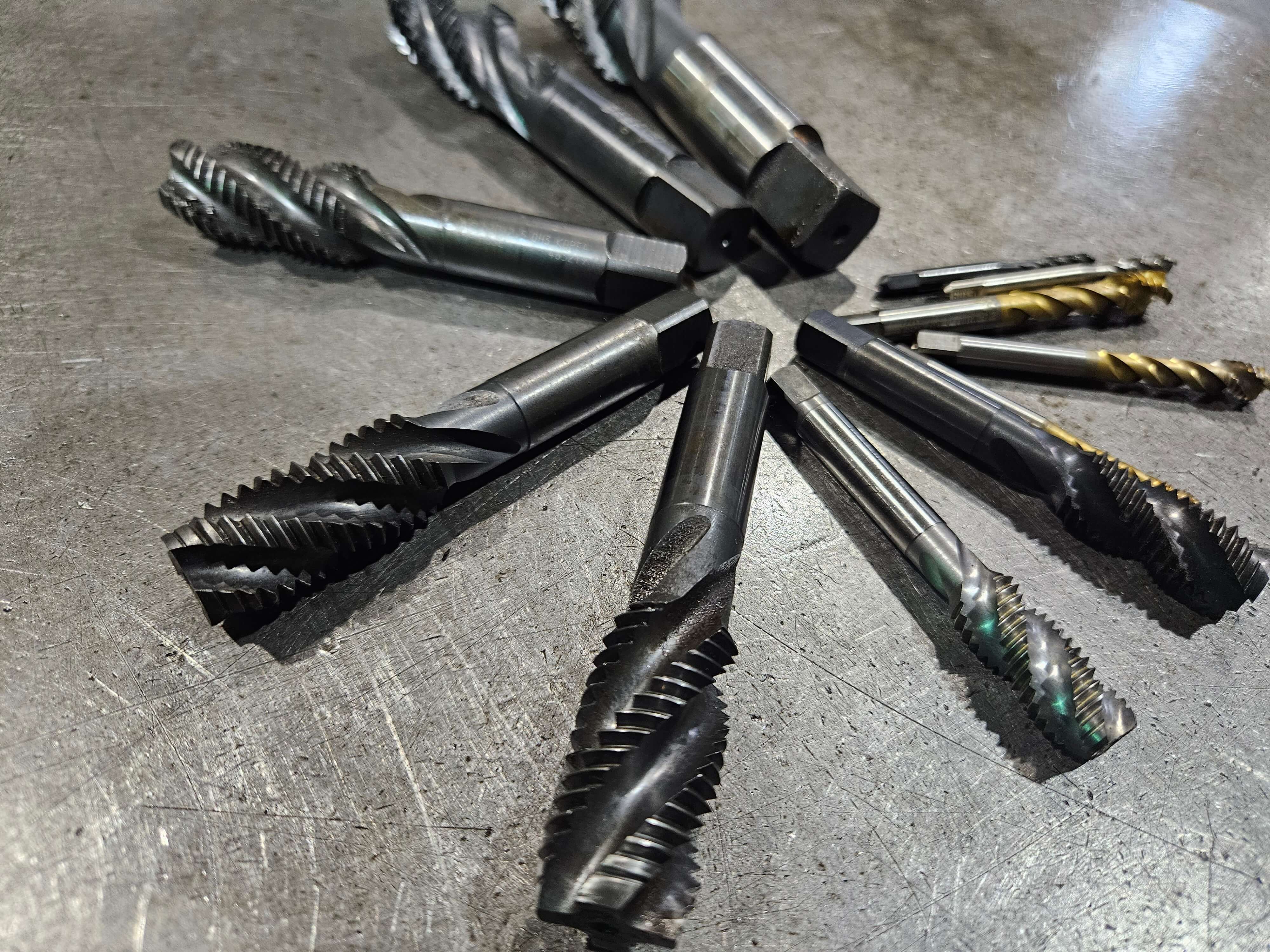

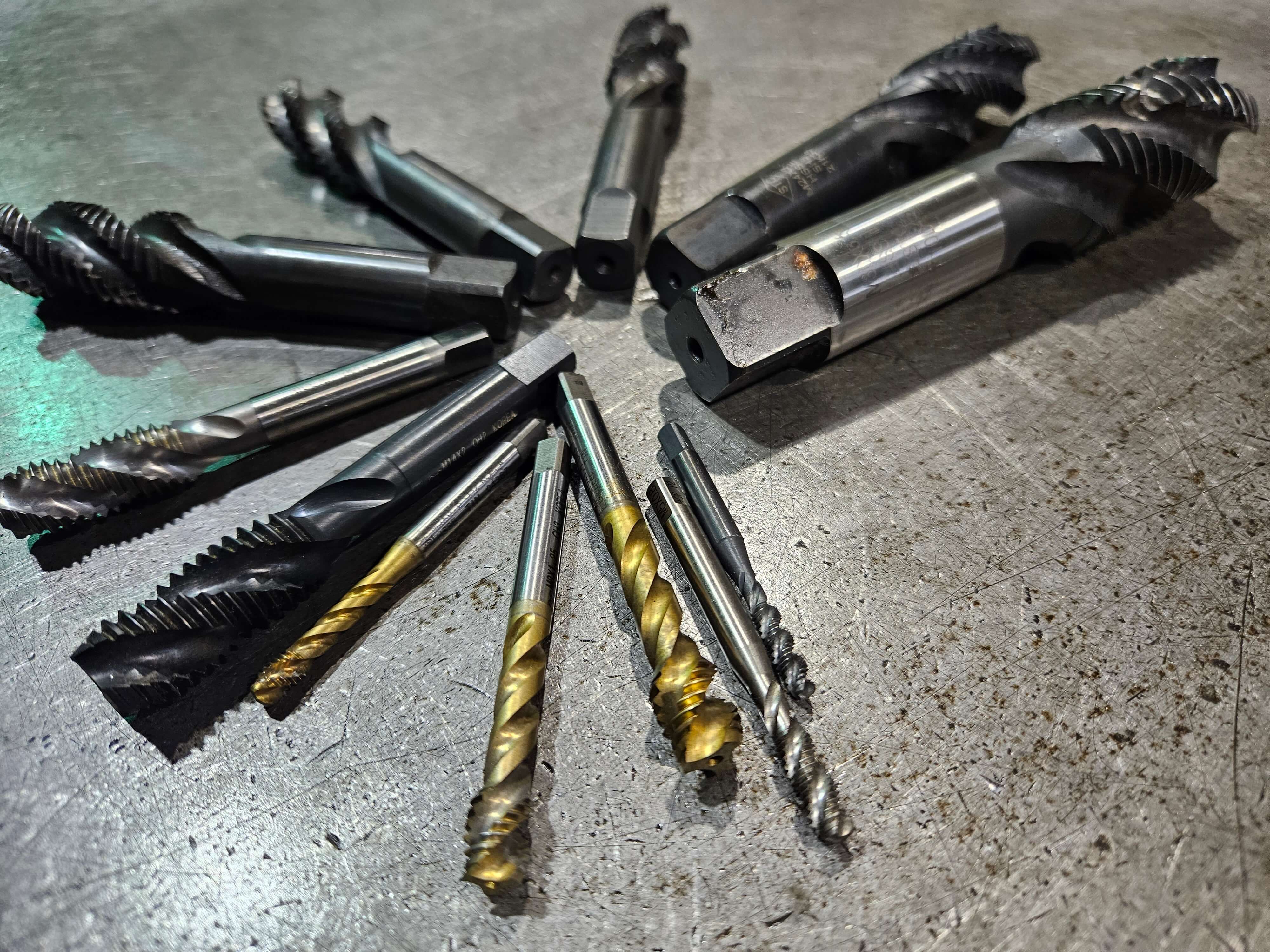

M-TAP 미리 탭 썸네일 미리탭 드릴을 정치수 보다 0.1~0.2까지 키우시면 탭에 가해지는 스트레스를 줄일 수 있습니다.
1. M-TAP 미리탭(MM) 가공 조건표
미리탭 SS400 및 S45C 기준입니다. 드릴은 일반드릴 사용
SUS 서스는 조건을 20~30프로 줄이시는 걸 추천드립니다. SUS서스가공 시 나찌 드릴 및 코발트 드릴 추천 드립니다.
M탭 D드릴 P피치 S주축회전 F피드 M2 1.6 드릴 P0.4 S500 F200 M3 2.5 드릴 P0.5 S500 F250 M4 3.3 드릴 P0.7 S500 F350 M5 4.2 드릴 P0.8 S500 F400 M6 5 드릴 P1 S500 F500 M7 6 드릴 P1 S500 F500 M8 6.8 드릴 P1.25 S450 F562.5 M10 8.5 드릴 P1.5 S400 F600 M12 10.3 드릴 P1.75 S350 F612.5 M탭 D드릴 P피치 S주축회전 F피드 M14 12 드릴 P2 S350 F700 M16 14 드릴 P2 S350 F700 M18 15.5 드릴 P2.5 S300 F750 M20 17.5 드릴 P2.5 S300 F750 M22 19.5 드릴 P2.5 S250 F625 M24 21 드릴 P3 S250 F750 M27 24 드릴 P3 S200 F600 M30 26.5 드릴 P3.5 S180 F630 M33 29.5 드릴 P3.5 S180 F630 M36 32 드릴 P4 S120 F480 M39 35 드릴 P4 S100 F400 PT탭 PF탭 자료도 필요하신 경우 밑에 자료를 클릭하시면 됩니다.
파이프 관용탭 가공 PT 탭(RC) PF 탭(RP) 가공 조건 및 기초 홀
파이프 관용탭 PT탭과 PF탭은 유압블록이나 유압밸브등에 많이 이용하는 탭입니다. 가공조건 및 기초홀등 중요한 부분에 대해 알아 가시기 바랍니다. 1. 파이프 관용탭 종류 관용탭에는 PT탭과 PF
