UNC탭,UNF탭 가공 및 D드릴, P피치, S스핀들, F피드, 기초홀 까지 전부 알려드립니다.

UNC탭은 보통나사, UNF탭 가는 나사입니다. 직경과 피치는 인치 단위로 합니다.

UNC탭과 UNF탭의 가공조건 및 절삭 조건에 대해 알아보겠습니다.

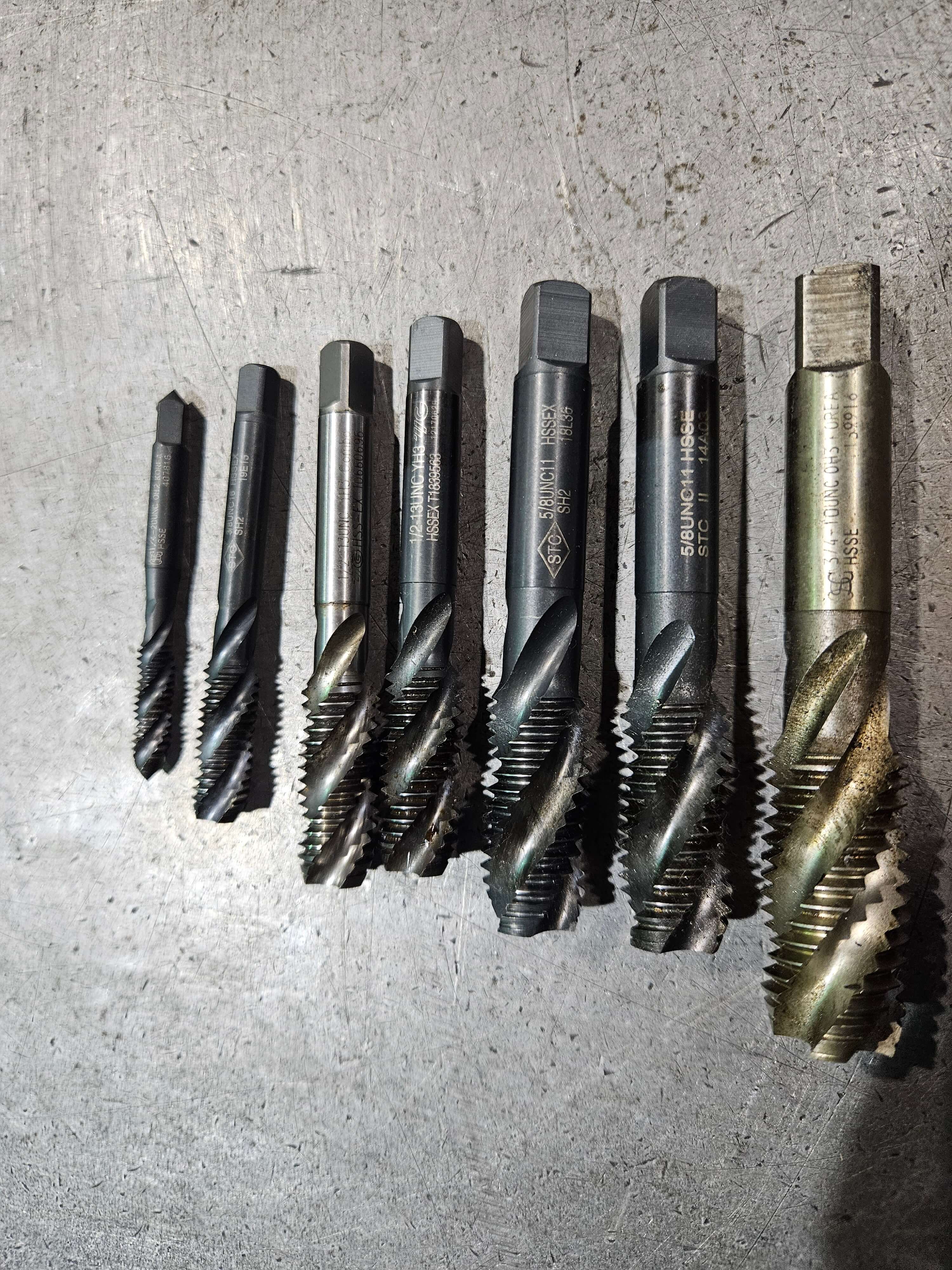

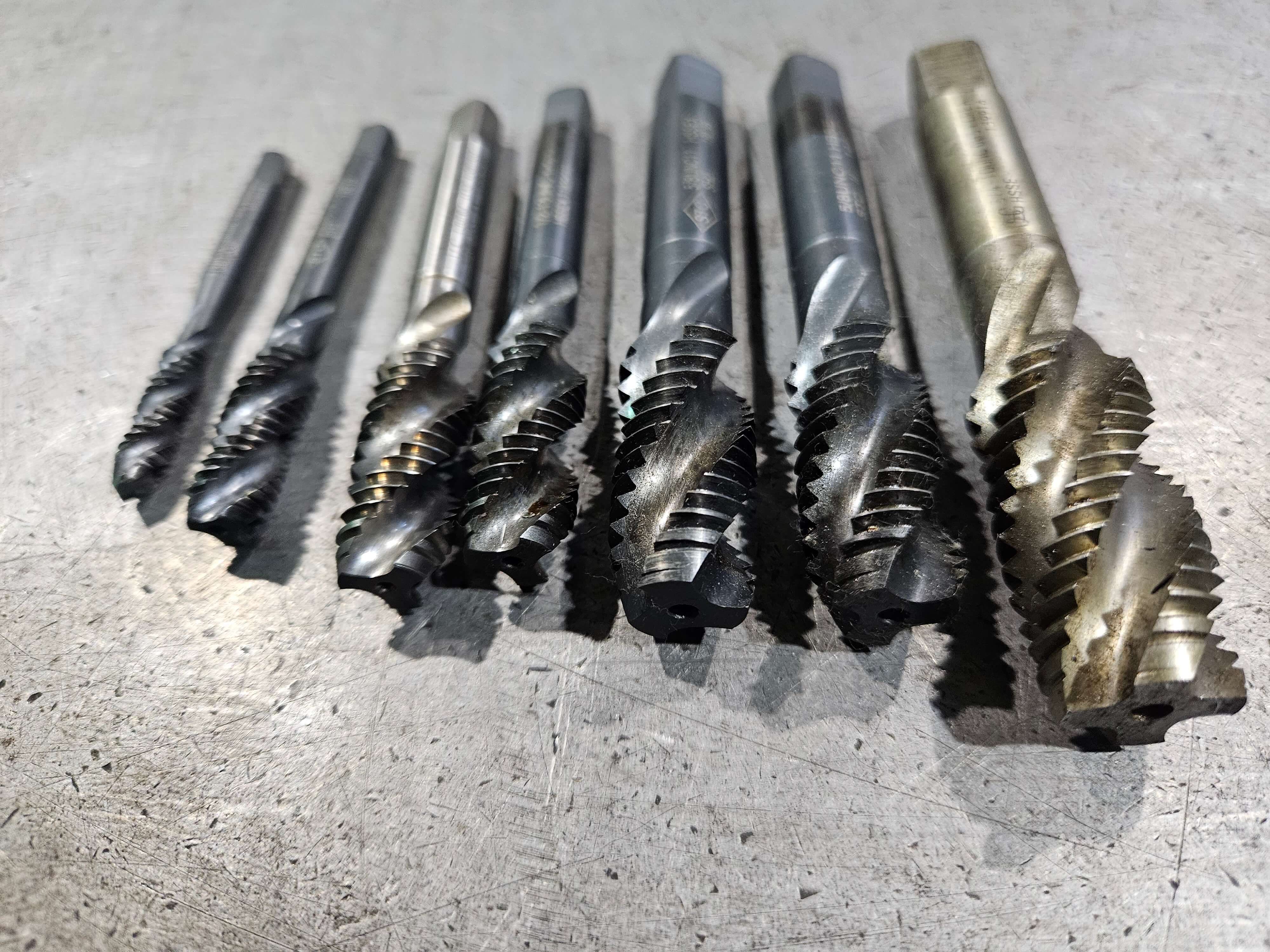

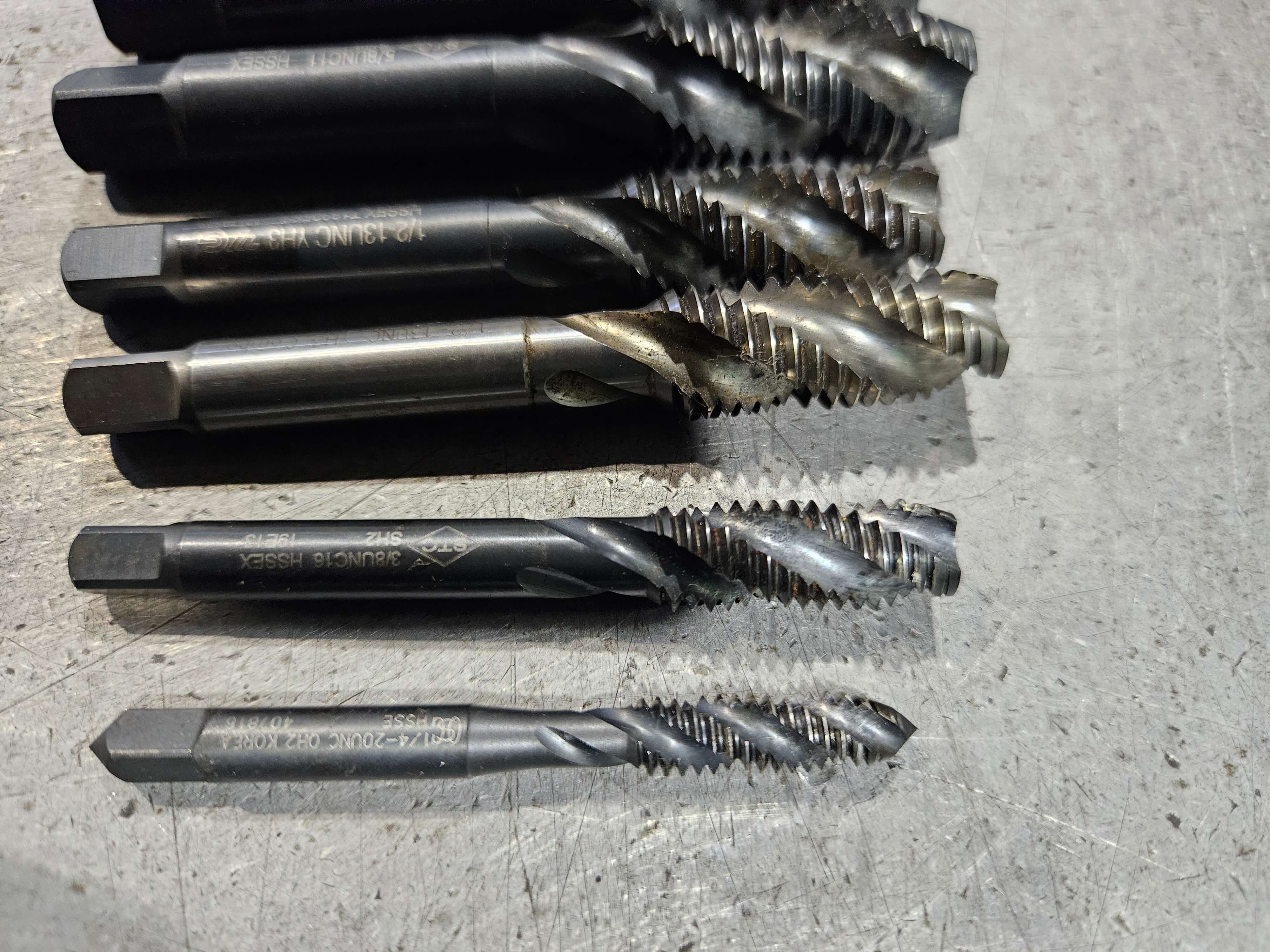

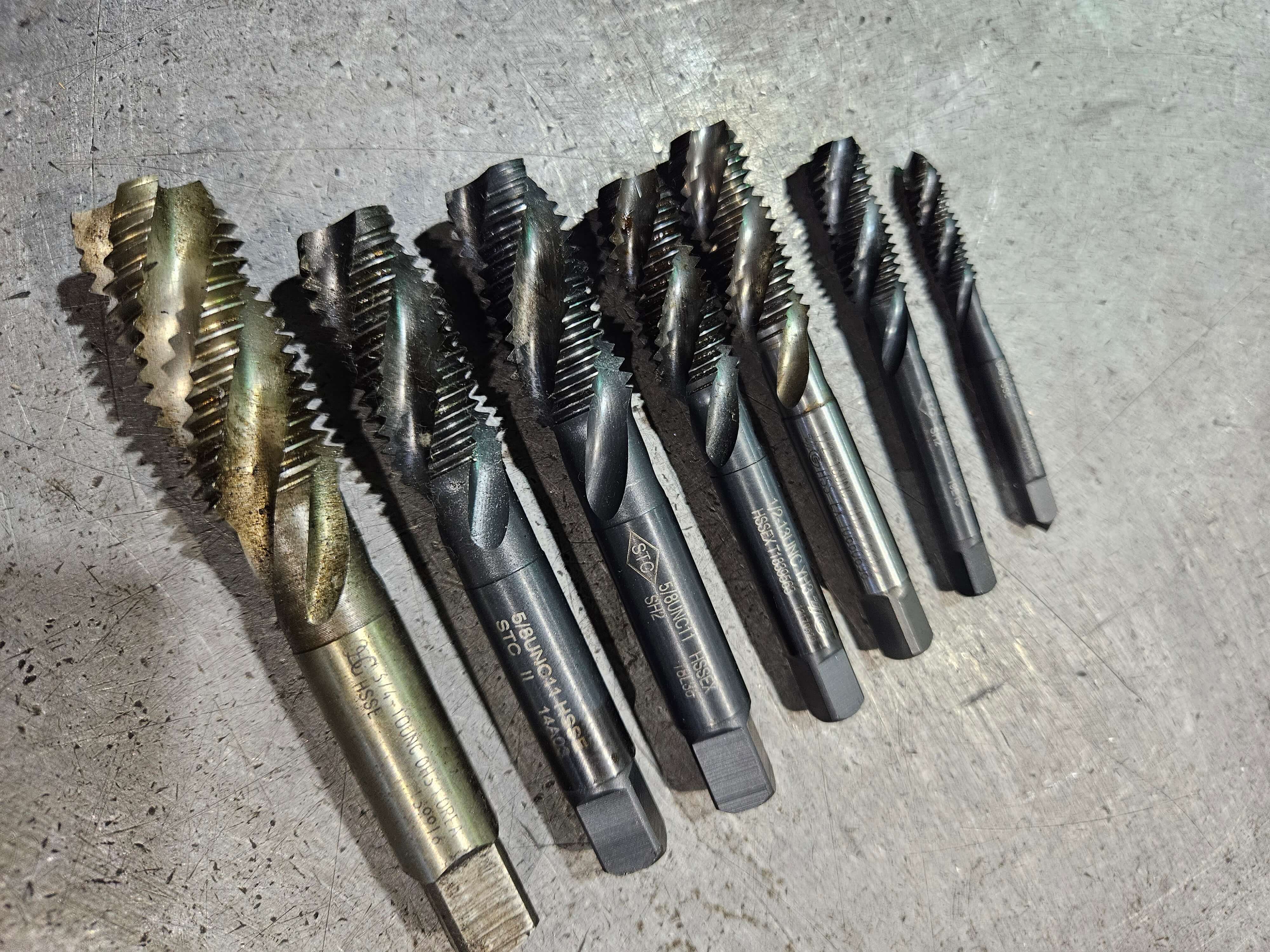

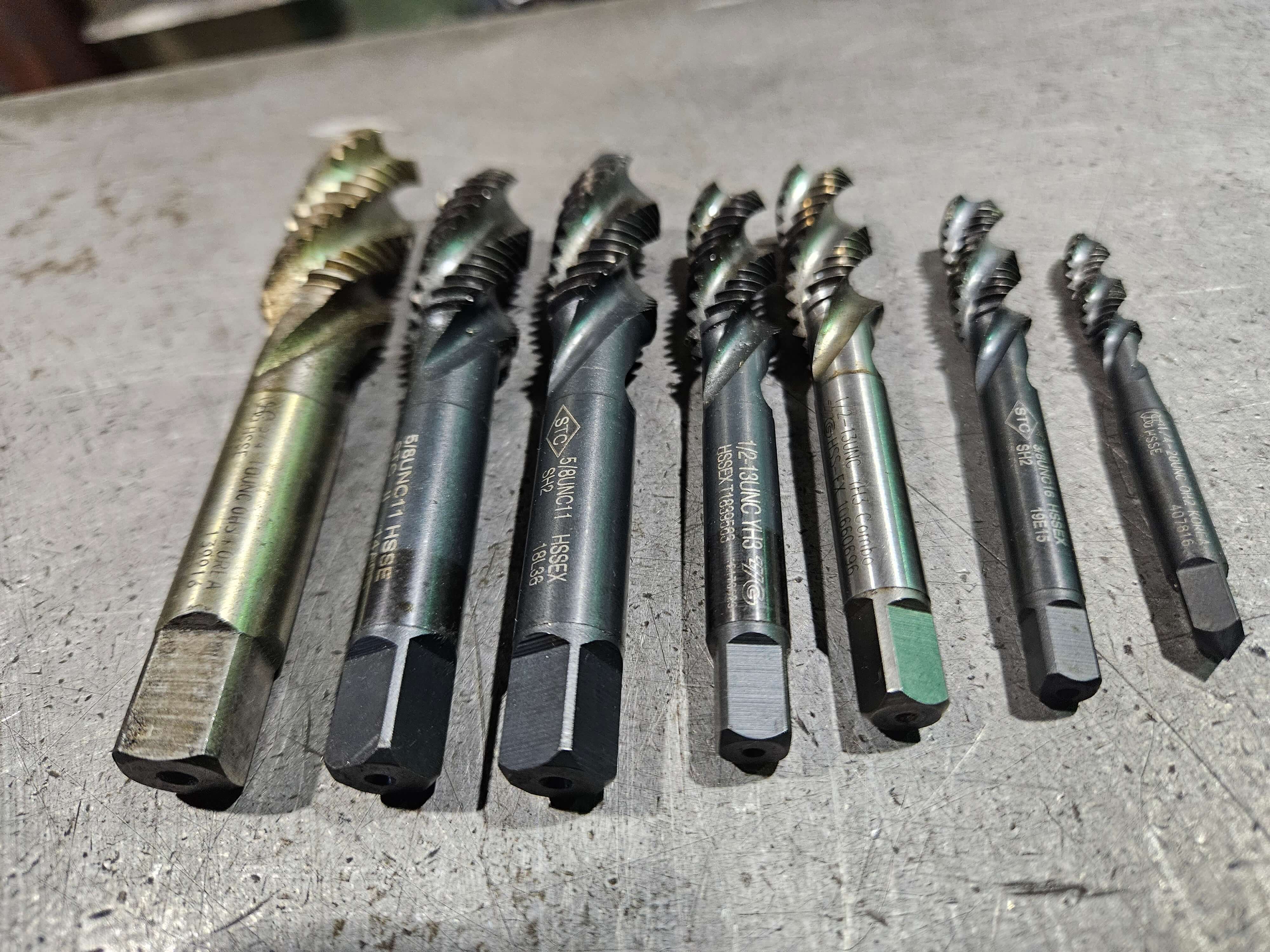

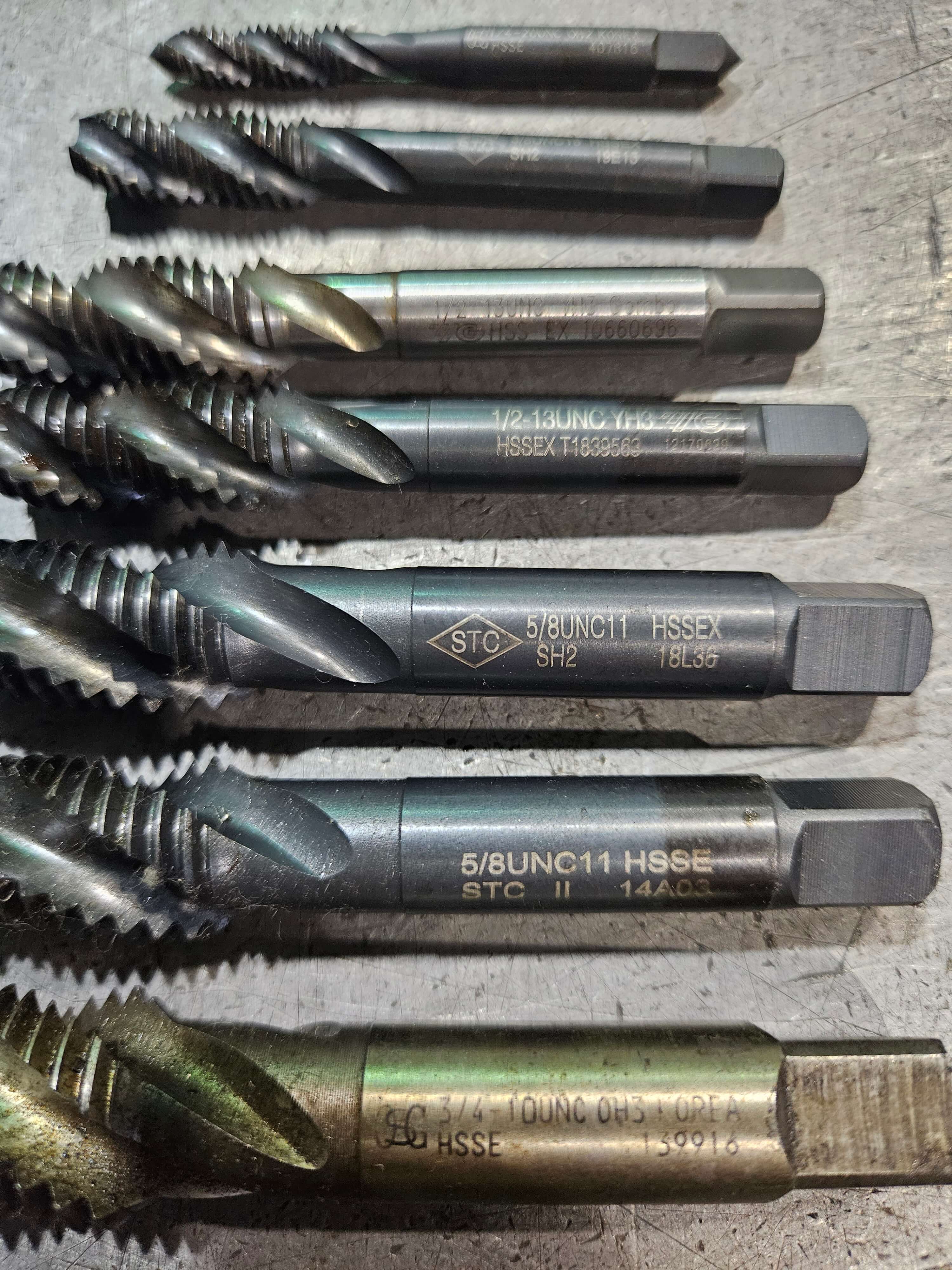

1. UNC탭 보통나사, D드릴, P피치, S스핀들, F피드, 가공조건표

UNC탭을 미리 미터(mm)로 전부 환산해서 가공조건표를 만들었습니다. 이대로 탭가공 하시면 문제없이 탭(TAP)을 내실수 있습니다.

UNC탭	P피치	D드릴	S스핀들	F피드
N 1-64 UNC	0.397	1.5 드릴	S500	F198.5
N 2-56 UNC	0.453	1.8 드릴	S500	F226.5
N 3-48 UNC	0.529	2.1 드릴	S500	F264.5
N 4-40 UNC	0.635	2.4 드릴	S500	F317.5
N 5-40 UNC	0.635	2.7 드릴	S500	F317.5
N 6-32 UNC	0.794	2.9 드릴	S500	F397
N 8-32 UNC	0.794	3.5 드릴	S500	F397
N 10-24 UNC	1.058	4 드릴	S500	F529
N 12-24 UNC	1.058	4.7 드릴	S500	F529



UNC탭 가공 시 드릴파이가 17 이상부터는 절삭유보다 탭핑유나 고체탭핑유가 더 효과적입니다.



파이프 관용 PT탭 PF탭 가공조건 및 절삭조건도 필요하시면 여기를 클릭하셔서 확인해 보세요 <= 여기 클릭



유드릴 티드릴 가공조건도 필요하시면 여기를 클릭하셔서 확인해 보세요 <= 여기 클릭



UNC탭	P피치	D드릴	S스핀들	F피드
1/4" -20 UNC	1.270	5.4 드릴	S450	F571.5
5/16" -18 UNC	1.411	6.8 드릴	S400	F564.4
3/8" -16 UNC	1.587	8.3 드릴	S400	F634.8
7/16" -14 UNC	1.814	9.7 드릴	S400	F725.6
1/2" -13 UNC	1.954	11.2 드릴	S350	F683.9
9/16" -12 UNC	2.117	12.6 드릴	S250	F529.25
5/8" -11 UNC	2.309	14 드릴	S250	F577.25
3/4" -10 UNC	2.540	17 드릴	S250	F635
7/8" -9 UNC	2.822	20 드릴	S250	F705.5



UNC탭	P피치	D드릴	S스핀들	F피드
1" -8 UNC	3.175	22.85 드릴	S200	F635
1 1/8" -7UNC	3.628	25.65 드릴	S200	F725.6
1 1/4" -7 UNC	3.628	28.85 드릴	S200	F725.6
1 3/8" -6 UNC	4.233	31.55 드릴	S150	F634.95
1 1/2" -6 UNC	4.233	34.70 드릴	S100	F634.95
1 3/4" -5 UNC	5.080	40.40 드릴	S100	F508



2. UNF탭 가는 나사, P피치, D드릴, S스핀들, F피드, 절삭조건표

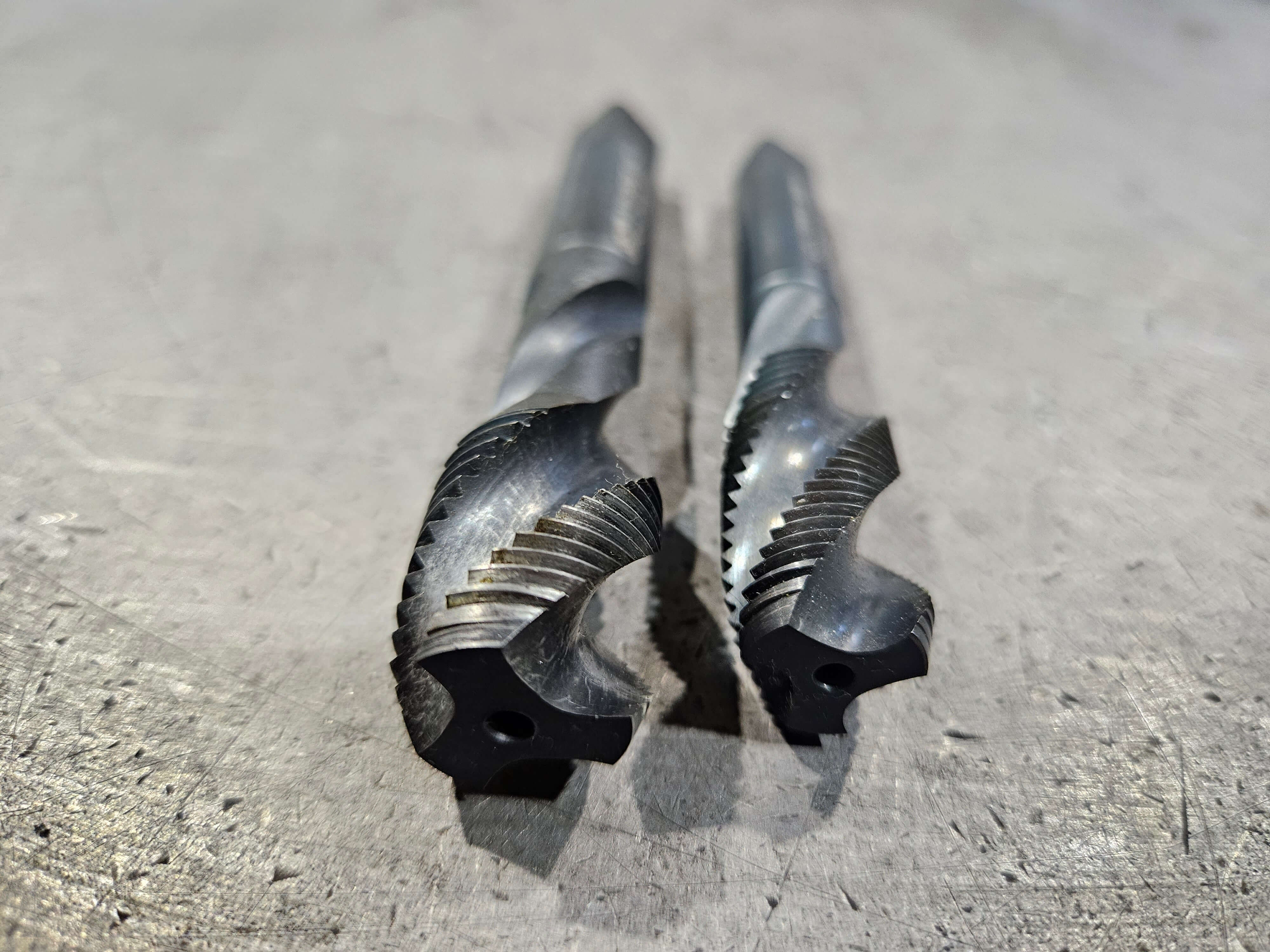

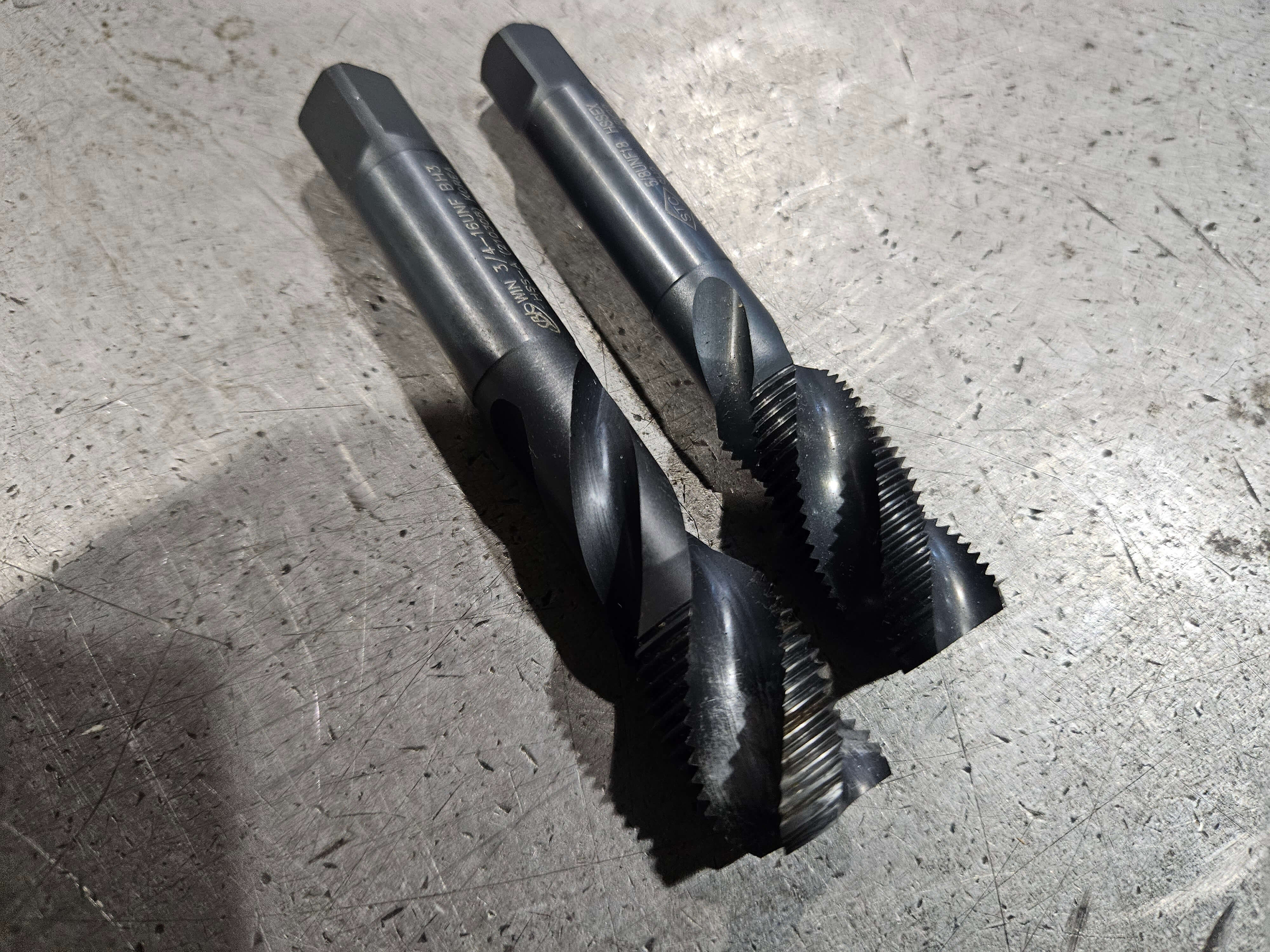

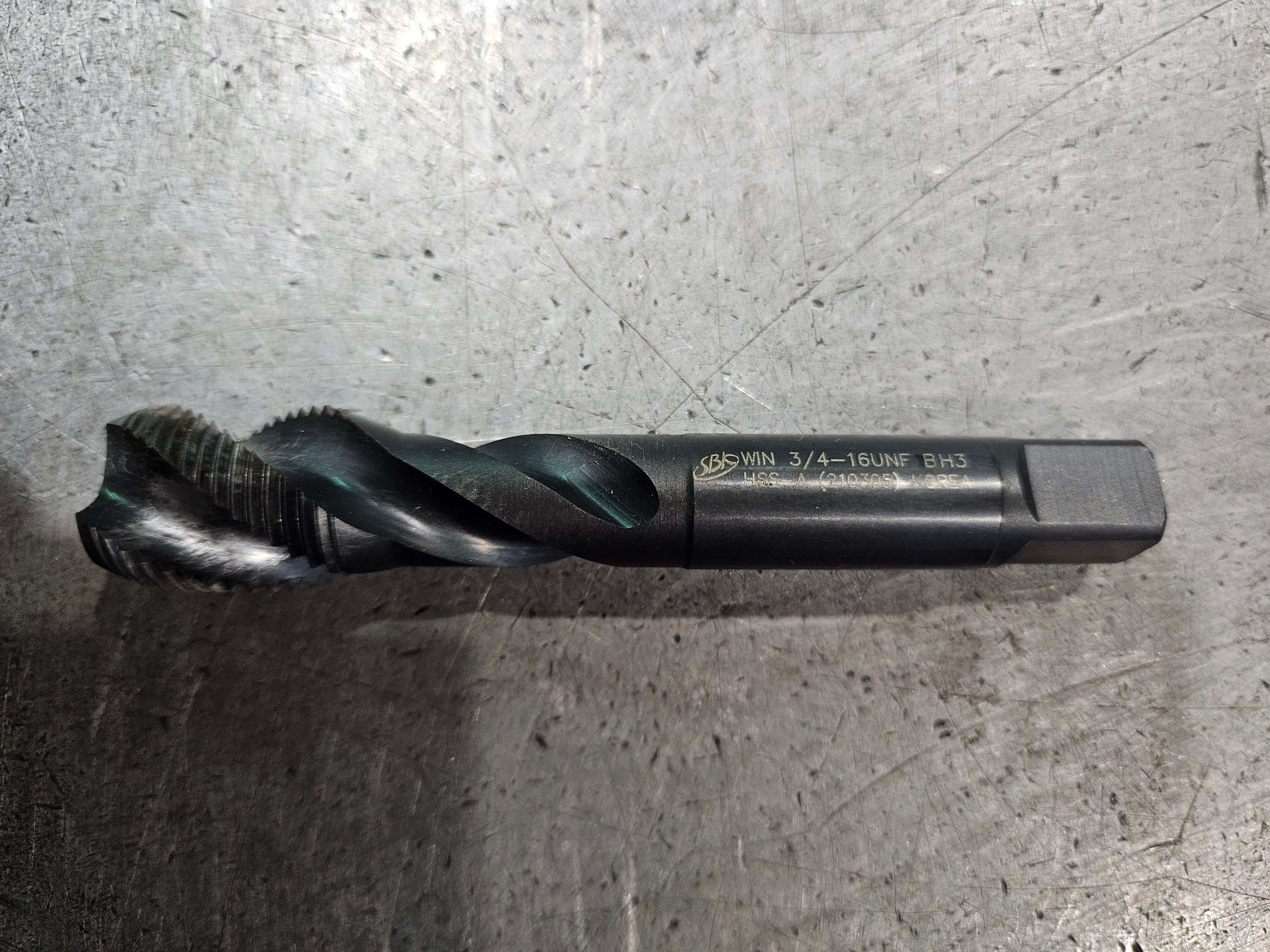

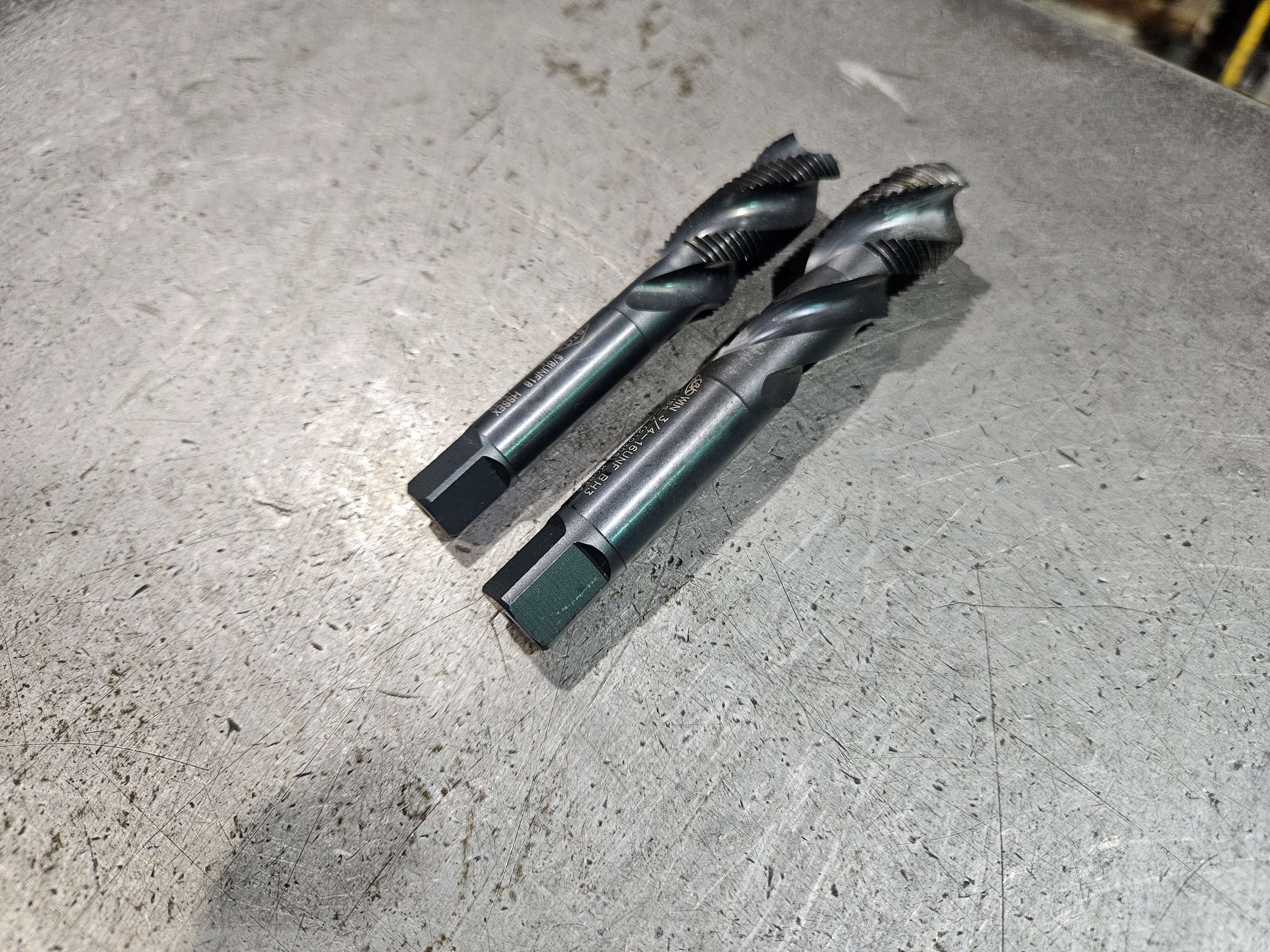

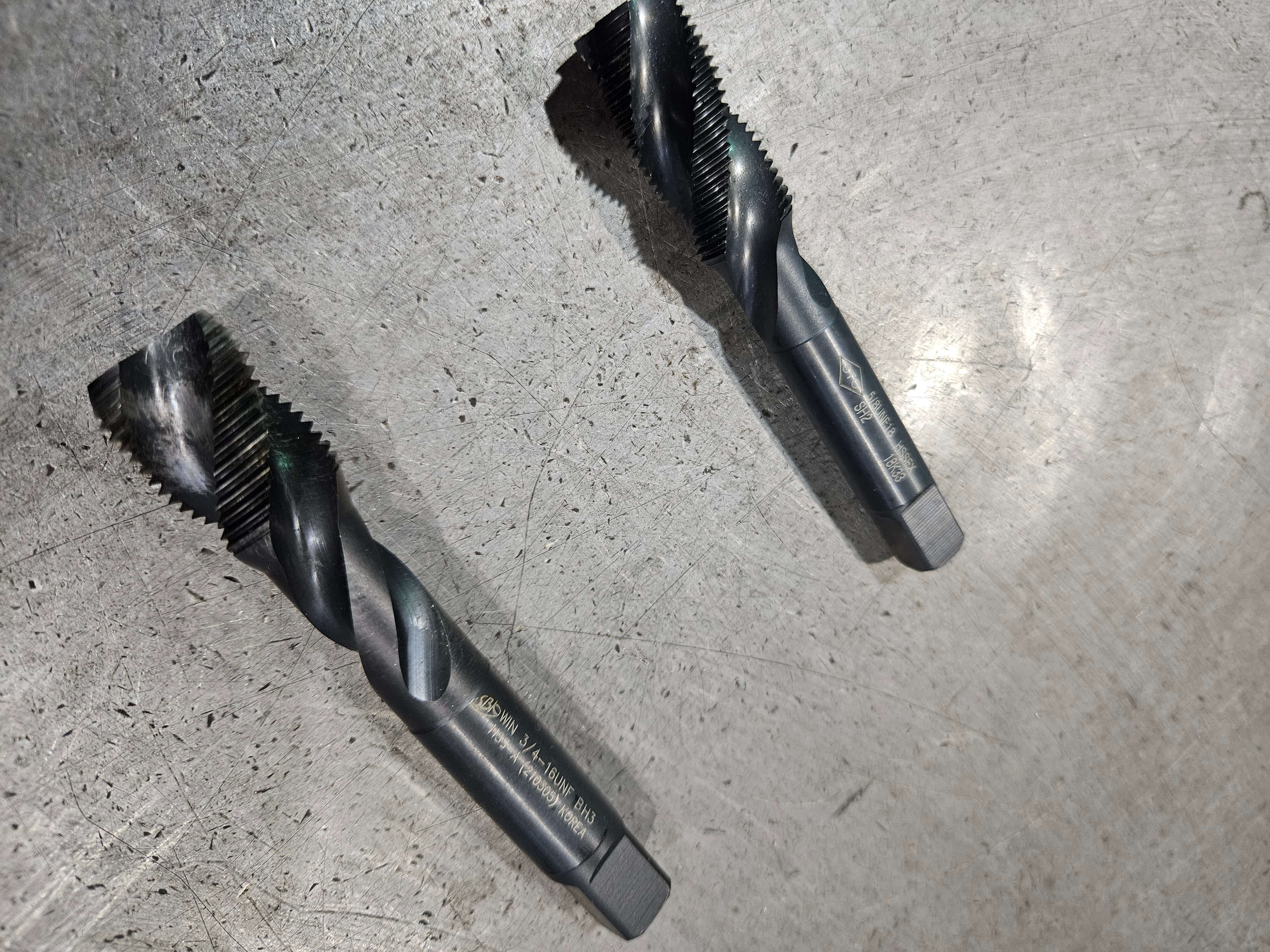

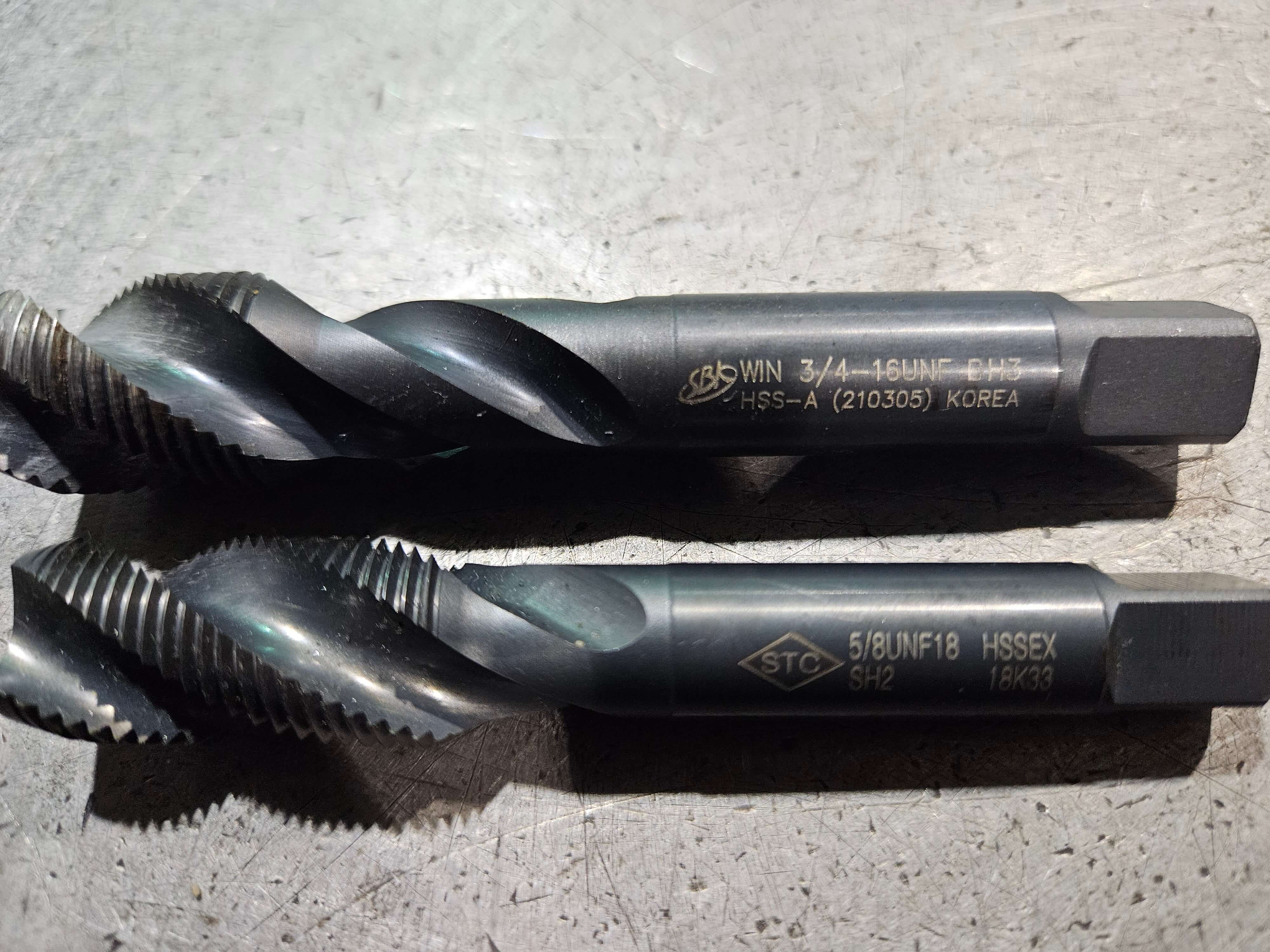

UNF탭

UNF탭도 미리 미터(mm)로 전부 환산해서 절삭조건표를 만들었습니다. 이대로 탭가공하시면 이상 없이 탭(TAP)을 내실수 있습니다.

UNF탭	P피치	D드릴	S스핀들	F피드
N 2-64 UNF	0.40	1.9 드릴	S500	F200
N 3-56 UNF	0.45	2.15 드릴	S500	F225
N 4-48 UNF	0.53	2.4 드릴	S500	F265
N 6-40 UNF	0.64	2.95 드릴	S500	F320
N 8-36 UNF	0.71	3.55 드릴	S500	F355
N 10-32 UNF	0.79	4.1 드릴	S500	F395
N 12-28 UNF	0.91	4.65 드릴	S500	F455



UNF탭도 마찬가지로 드릴이 17파이 이상부터는 절삭유 보다 탭핑유나 고체탭핑유가 더 효과적입니다.

유드릴 티드릴 가공조건도 필요하시면 여기를 클릭하셔서 확인해 보세요 <= 여기 클릭



UNF탭	P피치	D드릴	S스핀들	F피드
1-4" -28 UNF	0.91	5.5 드릴	S450	F409.5
5/16" -24 UNF	1.06	6.9 드릴	S450	F477
3/8" -24 UNF	1.06	8.5 드릴	S400	F424
7/16" -20 UNF	1.27	9.9 드릴	S400	F508
1/2" -20 UNF	1.27	11.4 드릴	S300	F381
9/16" -18 UNF	1.41	12.9 드릴	S300	F423
5/8" -18 UNF	1.41	14.5 드릴	S250	F352.5
3/4" -16 UNF	1.59	17.46 드릴	S250	F397.5
7/8" -14 UNF	1.81	20.42 드릴	S200	F362
1" -12 UNF	2.12	23.25 드릴	S200	F424
